1. 概述

1.1 插件名称​

  • Logging-ElasticSearch

1.2 适用场景​

  • 通过shenyu网关收集http请求日志，通过其他平台(Kibana)查询或者展示日志。

1.3 插件功能​

Apache ShenYu 网关接收客户端请求，向服务端转发请求，并将服务端结果返回给客户端。网关可以记录下每次请求对应的详细信息，
列如： 请求时间、请求参数、请求路径、响应结果、响应状态码、耗时、上游IP、异常信息等待.
ShenYu网关可以通过Logging-ElasticSearch插件记录访问日志并将访问日志发送到ElasticSearch数据库。

1.4 插件代码​

  • 核心模块 shenyu-plugin-logging-elasticsearch

  • 核心类 org.apache.shenyu.plugin.logging.elasticsearch.LoggingElasticSearchPlugin

  • 核心类 org.apache.shenyu.plugin.logging.elasticsearch.client.ElasticSearchLogCollectClient

1.5 添加自哪个shenyu版本​

  • ShenYu 2.5.0

1.6 技术方案​

  • 架构图

2. 如何使用插件

2.1 插件使用流程图​

2.2 导入pom​

  • 在shenyu-bootstrap模块的 pom.xml 文件中添加 Logging-ElasticSearch的依赖。
<!--shenyu logging-elasticsearch plugin start-->
<dependency>
    <groupId>org.apache.shenyu</groupId>
    <artifactId>shenyu-spring-boot-starter-plugin-logging-elasticsearch</artifactId>
    <version>${project.version}</version>
</dependency>
<!--shenyu logging-elasticsearch plugin end-->

2.3 启用插件​

  • 在 shenyu-admin--> 基础配置 --> 插件管理-> loggingElasticSearch ，配置ElasticSearch参数，并设置为开启。

2.4 配置插件​

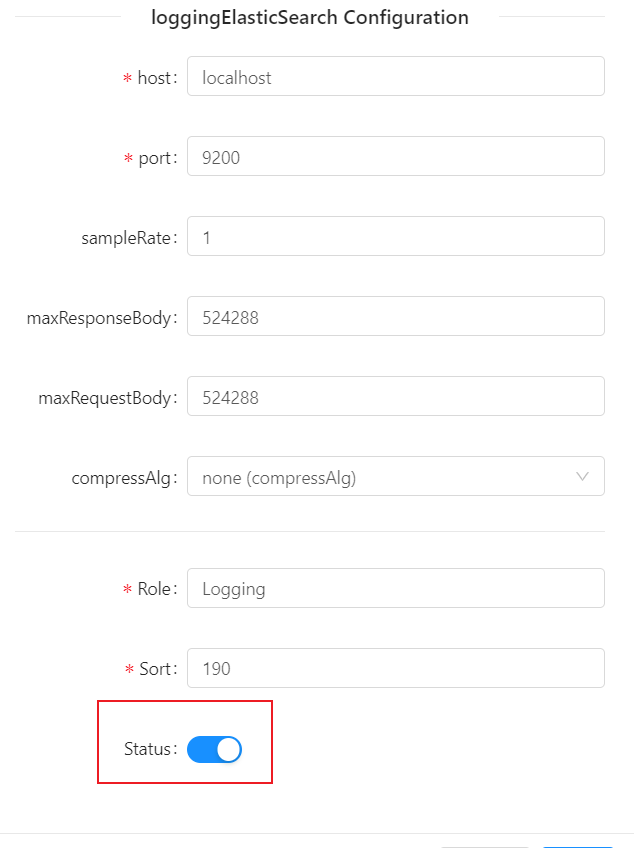

2.4.1 开启插件，并配置elasticsearch,配置如下：​

  • 各个配置项说明如下：
配置项类型说明备注
config-itemtypedescriptionremarks
hostString主机名必须
portString端口号必须
sampleRateString采样率，范围0~1，0：关闭，0.01:采集1%，1：采集100%可选，默认1，全部采集
compressAlgString压缩算法，默认不压缩，目前支持LZ4压缩可选，默认不压缩
maxResponseBodyIngeter最大响应体大小，超过阈值将不采集响应体可选，默认512KB
maxRequestBodyIngeter最大请求体大小，超过阈值将不采集请求体可选，默认512KB
除了host、port其它都是可选，大部分情况下只需要配置这2项就可以了。

2.4.2 配置选择器和规则器​

选择器和规则详细配置，请参考: 选择器和规则管理。 另外有时候一个大网关集群对应多个应用程序（业务），不同应用程序（业务）对应不同的主题，相关隔离，这时候可以按选择器配置不同的主题(可选)和采样率(可选)，配置项的含义如上表所示。
操作如下图：

2.5 Logging信息​

采集的access log的字段如下：

字段名称含义说明备注
clientIp客户端IP
timeLocal请求时间字符串, 格式：yyyy-MM-dd HH:mm:ss.SSS
method请求方法(不同rpc类型不一样，http类的为:get,post等待，rpc类的为接口名称)
requestHeader请求头(json格式)
responseHeader响应头(json格式)
queryParams请求查询参数
requestBody请求Body（二进制类型的body不会采集）
requestUri请求uri
responseBody响应body
responseContentLength响应body大小
rpcTyperpc类型
status响应码
upstreamIp上游(提供服务的程序)IP
upstreamResponseTime上游(提供服务的程序)响应请求的耗时(毫秒ms)
userAgent请求的用户代理
host请求的host
module请求的模块
path请求的路径path
traceId请求的链路追踪ID需要接入链路追踪插件，如skywalking,zipkin

2.6 示例​

2.6.1 通过ElasticSearch收集http请求日志​

2.6.1.1 安装ElasticSearch​

用户需要部署ElasticSearch服务来采集

2.6.1.1.1 windows 环境下安装ElasticSearch​
  • 到下载地址选择windows版本进行下载
  • 下载安装包后解压，进入bin目录下,双击执行elasticsearch.bat进行启动
  • 默认启动端口为 9200，访问 http://localhost:9200，验证是否成功

2.6.1.1.2 macos 环境下安装ElasticSearch​
  • 到下载地址选择macos版本进行下载
  • 下载安装包后解压，进入bin目录下,在终端执行启动命令: ./elasticsearch
  • 默认启动端口为 9200，访问 http://localhost:9200，验证是否成功

2.6.1.2 安装Kibana​

2.6.1.2.1 windows 环境下安装Kibana​
  • 到下载地址选择windows版本进行下载
  • 下载安装包后解压，进入bin目录下,双击执行kibana.bat进行启动
  • 默认启动端口为 5601，访问 http://localhost:5601，验证是否成功（前提是ElasticSearch已打开）

2.6.1.2.2 macos 环境下安装Kibana​
  • 到下载地址选择windows版本进行下载
  • 下载安装包后解压，进入bin目录下,在终端执行启动命令: ./kibana
  • 默认启动端口为 5601，访问 http://localhost:5601，验证是否成功（前提是ElasticSearch已打开）

2.6.1.3 插件配置​

2.6.1.4 选择器和规则的配置​

2.6.1.5 使用postman发起请求​

2.6.1.6 使用Kibana查询数据​

  • 第一次使用插件会自动创建shenyu-access-logging索引

  • 利用es查询语句可以查询到请求的日志信息

3. 如何禁用插件

  • 在 shenyu-admin --> 基础配置 --> 插件管理-> LoggingElasticSearch ，设置为关闭。
