1. 概述

1.1 插件名称#

  • Websocket 插件

1.2 适用场景#

  • 转发场景,处理 websocket协议 请求,将其转发到后端其他 websocket 协议的服务
  • 服务负载均衡

1.3 插件功能#

  • 支持根据 host、uri、query 等请求信息做流量的治理
  • 支持设置请求的负载均衡策略,同时支持服务预热,目前支持三种策略:ip hash(带虚拟节点的一致性哈希)、round-robbin(加权轮询)、random(加权随机)
  • 支持设置接口级别请求超时时间
  • 支持设置超时重试次数

1.4 插件代码#

  • 核心模块 shenyu-plugin-websocket
  • 核心类 org.apache.shenyu.plugin.websocket.WebSocketPlugin

1.5 添加自哪个shenyu版本#

  • 2.4.3

2. 如何使用插件

2.1 插件使用流程图#

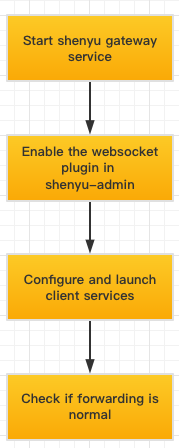

image-20220725162054383

名词解释

  • shenyu 网关:包含 shenyu-admin 和 shenyu-bootstrap 服务。
  • 客户端项目:后端真实 websocket 服务

流程解释

  1. 启动 shenyu 网关服务:参照运维部署,启动 shenyu-admin 和 shenyu-bootstrap,确保 shenyu 网关服务正常
  2. 在 shenyu-admin 中启用 websocket 插件:在 shenyu-admin 插件管理的页面中开启 websocket 插件
  3. 配置和启动客户端项目:启动客户端项目(后端真实 websocket 服务),并将服务信息配置到 shenyu 网关中,分为手动配置和自动配置两种方式
  4. 检查转发是否正常:检查转发能否成功

2.2 启用插件#

  • 在 shenyu-admin --> 基础配置 --> 插件管理 --> websocket 设置为开启。

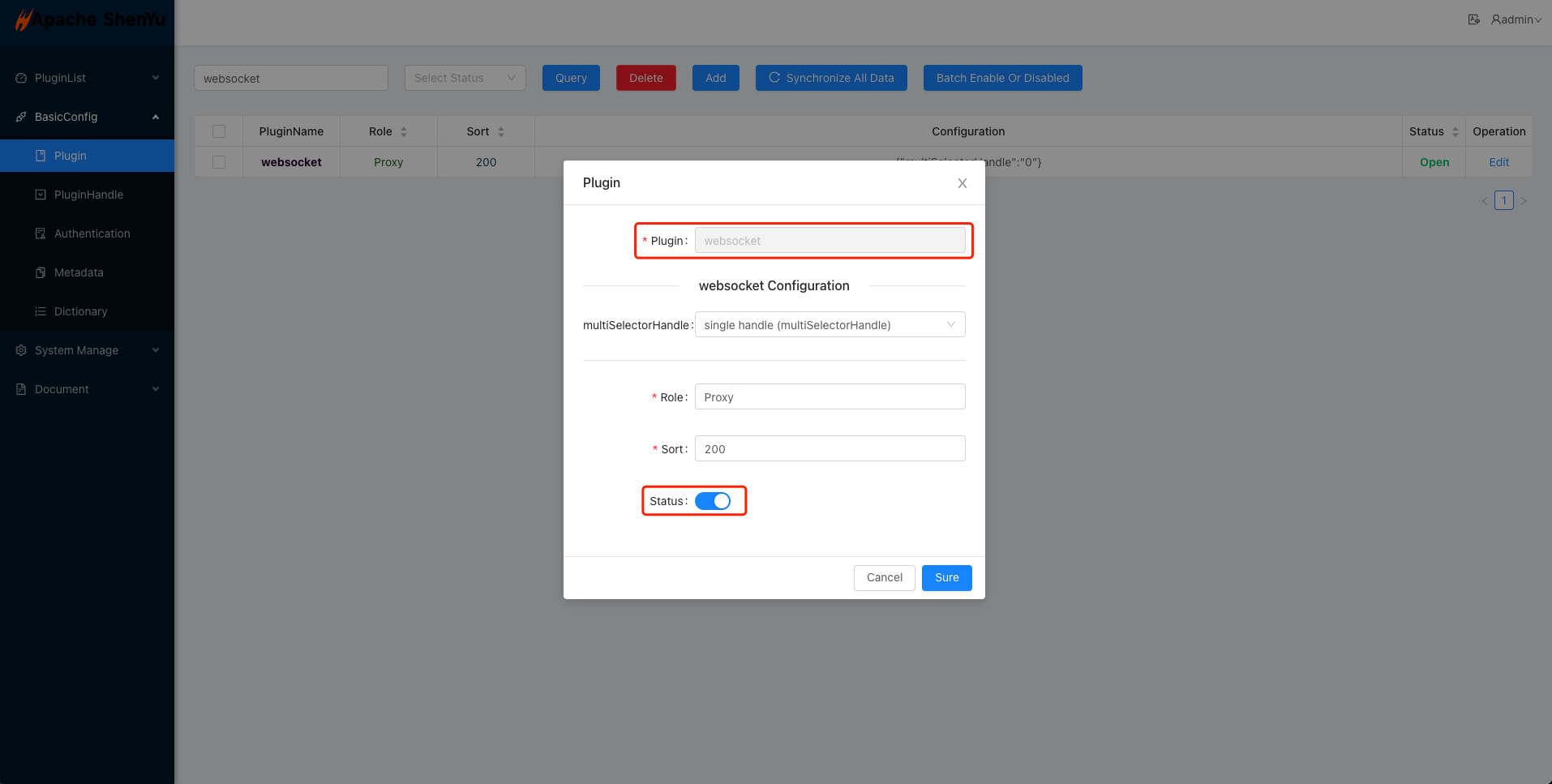

image-20220724223435359

2.3 配置客户端服务#

2.3.1 手动配置#

在 shenyu-admin 页面上手动配置客户端服务,后端服务不需要任何改动,即可实现 websocket 协议转发

  1. Websocket 插件中添加选择器

image-20220725142728044

  1. Websocket 插件中添加规则

image-20220725142951481

  1. 启动客户端项目(后端 websocket 服务)

  2. 测试服务转发是否成功

  • 测试代码见附件5.1

image-20220726222003131

2.3.2 自动配置#

如果某些场景你需要通过自动配置来减少工作量,可以在后端服务中增加注解,实现自动配置服务到 shenyu 网关中

  1. 在后端服务项目中的 pom.xml 文件中添加插件 maven 配置。
  <dependency>      <groupId>org.apache.shenyu</groupId>        <artifactId>shenyu-spring-boot-starter-plugin-websocket</artifactId>      <version>${project.version}</version>  </dependency>
  1. 使用@ShenyuSpringWebSocketClient注解,该注解会将 websocket 服务自动注册到 shenyu 网关
  2. 调整插件配置,配置参数详情见 2.4.1
  3. 启动客户端项目(后端 websocket 服务),示例代码见 2.5 示例
  4. 检查 shenyu-admin 页面中插件列表服务注册信息是否注册成功
  5. 测试服务转发是否成功
  • 测试代码见附件5.1

image-20220726221945414

2.4 配置插件#

2.4.1 在客户端项目中配置文件中配置接入参数#

  • 客户端接入方式和服务器地址,参数为: shenyu.register.*,下面的示例使用了 http 接入方式,目前客户端支持的接入的方式有以下几种:http、zookeeper、etcd、nacos、consul,详细的接入配置参数请参考客户端接入配置
  • 客户端配置,参数为: shenyu.client.websocket.*,包含服务的名称、路由地址以及端口,必须配置 contextPath 的值作为每个服务的路由地址。
shenyu:  register:    registerType: http    serverLists: http://localhost:9095     props:      username: admin      password: 123456  client:    websocket:      props:        contextPath: /ws-annotation         appName: ws-annotation        port: 8001 # 需要和服务端口保持一致

2.4.2 在 shenyu-admin 配置 websocket 插件的选择器和规则信息#

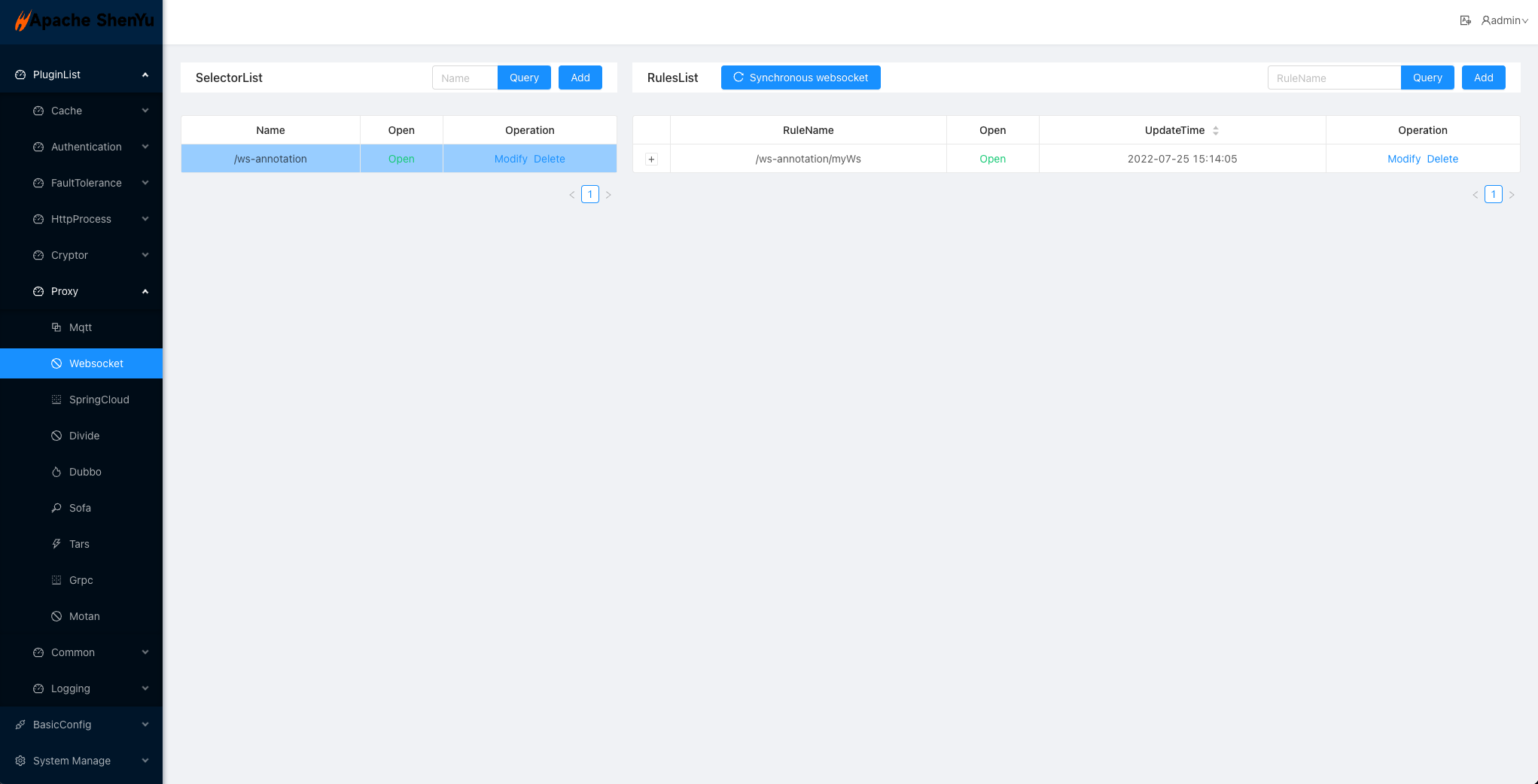

使用自动配置的方式,在客户端启动之后会在 shenyu-admin -> 插件列表 -> Proxy -> Websocket 自动注册选择器和规则信息。 image-20220725222628106

2.4.2.1 选择器的配置#

Websocket 选择器示例,通用选择器配置请参考选择器和规则

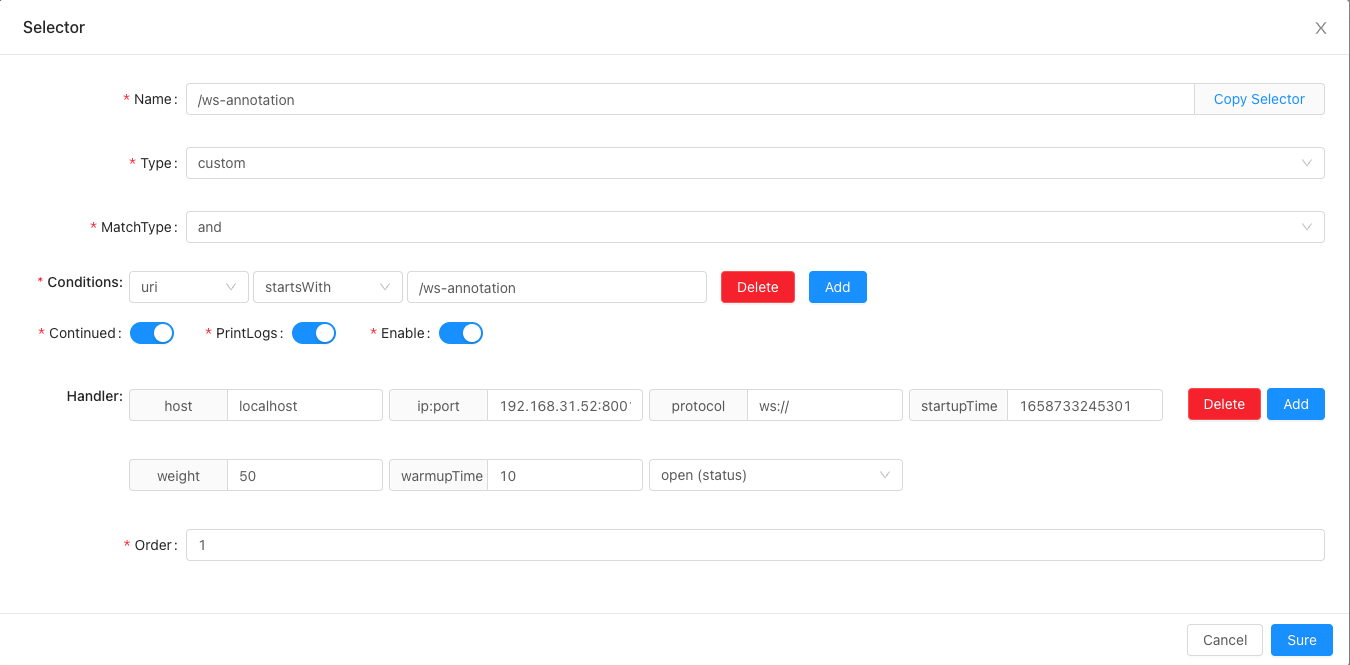

image-20220725222913298

2.4.2.1.1 选择器处理信息配置#
  • host:填写 localhost,该字段暂时没使用。
  • ip:portip 与端口,这里填写你真实服务的 ip + 端口。
  • protocol::ws 协议,不填写默认为:ws://
  • startupTime: 启动时间,单位毫秒。
  • weight:负载均衡权重,服务启动自动注册的默认值为 50。
  • warmupTime:预热时间,单位毫秒,在预热中的服务器会计算瞬时权重,计算值会小于实际配置的权重,以保护刚启动的服务器,服务启动注册的默认值为 10。举个例子预热时间 100 毫秒,目前启动了 50 毫秒,配置的权重 50, 实际的权重是 25。
  • status:开启或关闭,开始状态此处理器才有效。

2.4.2.2 规则的配置#

Websocket 规则示例,通用规则配置请参考选择器和规则

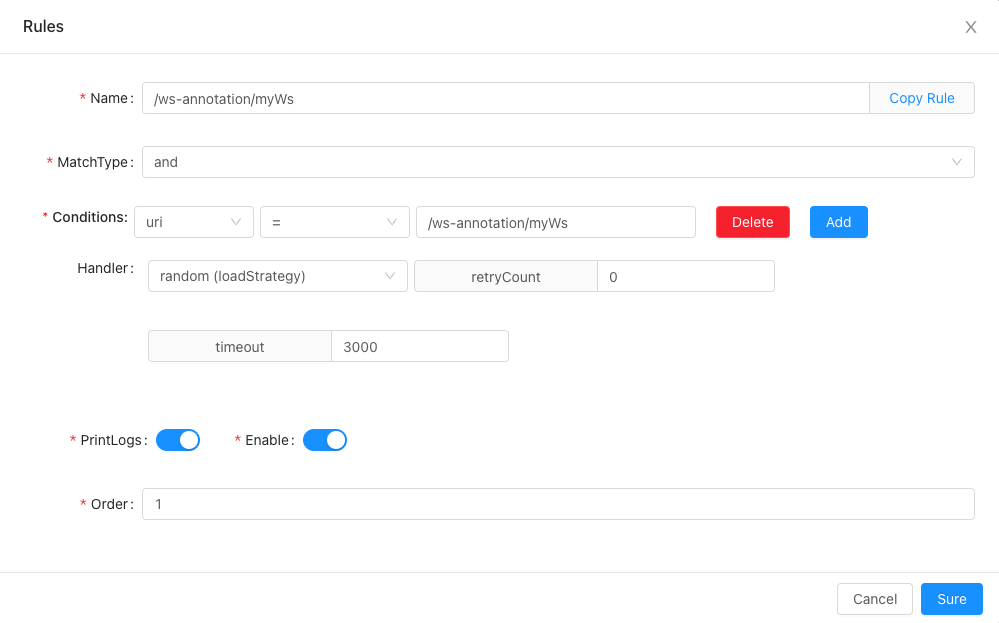

image-20220725223225388

2.4.2.2.1 规则处理信息配置#
  • loadStrategy:如果 websocket 客户端是一个集群,Apache ShenYu 网关调用时采取哪种负载均衡策略,当前支持 roundRobin、random 和 hash。
  • timeout:调用客户端的超时时间。
  • retryCount:调用客户端超时失败的重试次数。

2.5 示例#

2.5.1 Spring Annotation Websocket使用示例#

shenyu-example-spring-annotation-websocket

2.5.2 Spring Native Websocket 使用示例#

shenyu-example-spring-native-websocket

2.5.3 Spring Reactive Websocket 使用示例#

shenyu-example-spring-reactive-websocket

3. 如何禁用插件

  • 在 shenyu-admin --> 基础配置 --> 插件管理 --> 关闭 websocket 插件状态

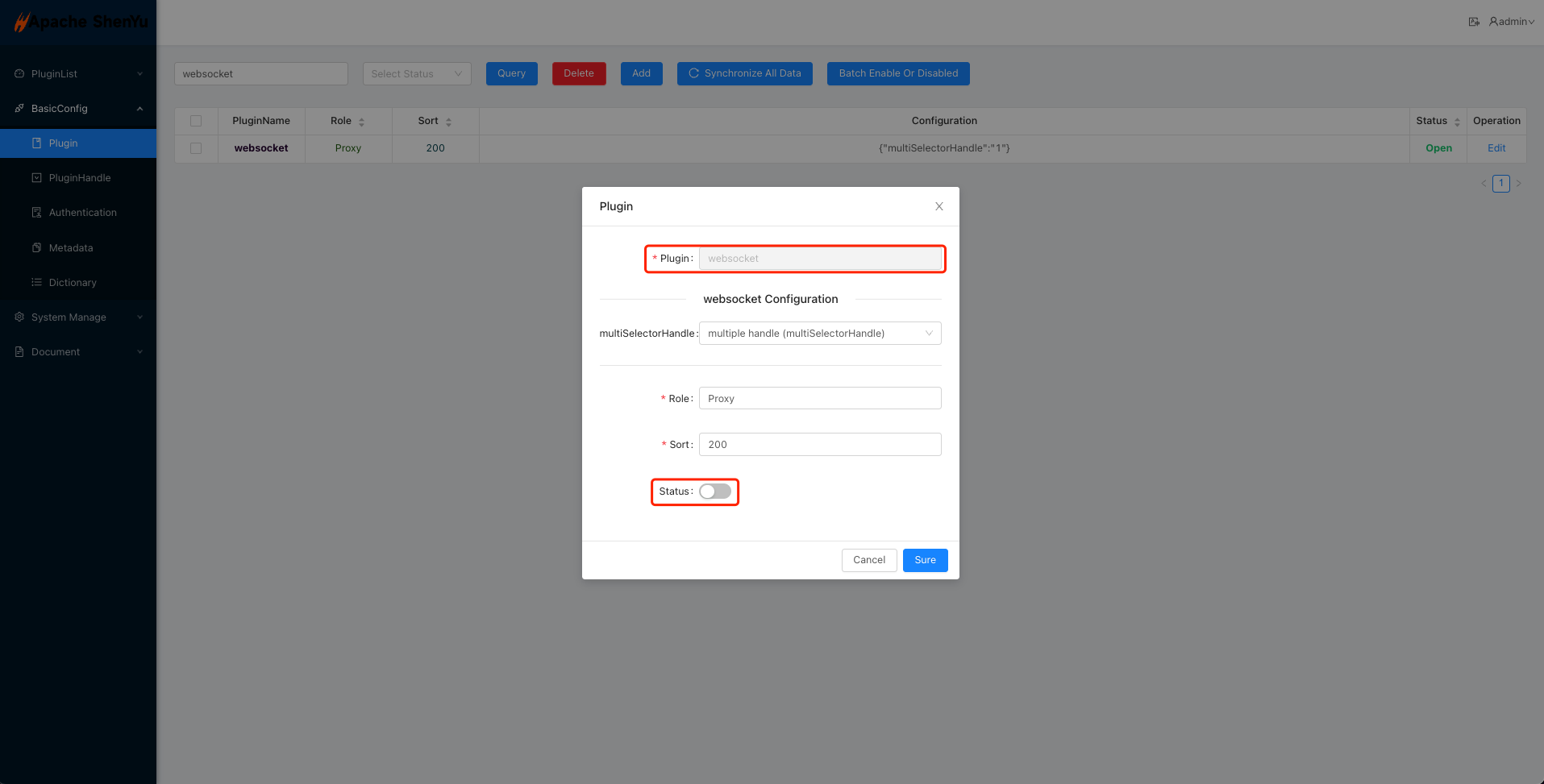

image-20220725141221131

4. 常见问题

4.1 websocket 建立连接出现 1002 错误

可能原因:客户端服务不正常,shenyu 网关和客户端项目不能建立正常连接,请检查网关到客户端的网络、客户端服务是否正常

4.2 多个客户端服务在 websocket 选择器中展示为空

可能原因:基础配置-> 插件管理 -> websocket -> multiSelectorHandle 选项选择 multiple handle

image-20220726222250136

5. 附件

5.1 websocket调试代码#

  • 创建一个名为 websocket.html 的文件,复制下面的代码到文件中
  • 使用谷歌浏览器打开 websocket.html
<!DOCTYPE HTML><html><head>    <meta http-equiv="content-type" content="text/html" />    <title>Shenyu WebSocket Test</title>    <script>        var websocket;        function connect() {            try {                websocket = new WebSocket(document.getElementById("url").value);                websocket.onopen = onOpen;                websocket.onerror = onError;                websocket.onmessage = onReceive;                websocket.onclose = onClose;            } catch (e) {                alert('[websocket] establish connection error.');            }        }        function onOpen() {            alert('[websocket] connect success.');        }        function onError(e) {            alert("[websocket] connect error. code: " + e.code);        }        function onReceive(msg) {            var show = document.getElementById("show");            show.innerHTML += "[Server Response] => " + msg.data + "<br/>";            show.scrollTop = show.scrollHeight;        }        function onClose(e) {            console.log("[websocket] connect closed. code: " + e.code)            alert("[websocket] connect closed.");            document.getElementById("show").innerHTML = "";            document.getElementById("msg").value = "";            websocket = null;        }        function buttonClose() {            if (websocket == null) {                console.log("Please establish a connection first.")            } else {                websocket.close(1000);                document.getElementById("show").innerHTML = "";                document.getElementById("msg").value = "";            }        }        function send() {            if (websocket == null) {                alert("Please establish a connection first.")            } else {                var msg = document.getElementById("msg").value;                show.innerHTML += "[Client Request] => " + msg + "<br/>";                websocket.send(msg);            }        }    </script></head><body>    <input id="url" type="text" value="ws://localhost:9195/ws-annotation/myWs"><br />    <input id="msg" type="text"><br />    <button id="connect" onclick="connect();">Connect</button>    <button id="send" onclick="send();">Send</button>    <button id="close" onclick="buttonClose();">Close</button></br>    <div id="show" class="show"></div></body></html><style>    input {        width: 400px;        margin-bottom: 10px;    }    .show {        width: 600px;        height: 400px;        overflow-y: auto;        border: 1px solid #333;        margin-top: 10px;    }</style>
