版本：2.7.0.3

1. 概述

1.1 插件名称​

  • TCP插件

1.2 适用场景​

  • 处理 TCP 协议请求，将其转发到后端其他 TCP 协议的服务
  • 服务负载均衡

1.3 插件功能​

  • 支持根据配置的 upstream list 做 TCP 代理；
  • upstream list 可在 admin 模块自行配置，热同步到 gateway；
  • 支持设置请求的负载均衡策略，目前支持 shenyu 负载均衡模块的策略；
  • 支持配置开启端口进行监听，可配置 reactor-netty 参数；
  • 支持开启多个代理选择器

注意: 负载均衡作用与gateway建立连接时，当连接建立，后续的流量继续保持负载均衡模块已经选定的upstream

1.4 插件代码​

  • 核心模块：shenyu-plugin-tcp shenyu-protocol-tcp

1.5 添加自哪个shenyu版本​

  • 2.6.0

2. 如何使用插件

2.1 启用插件​

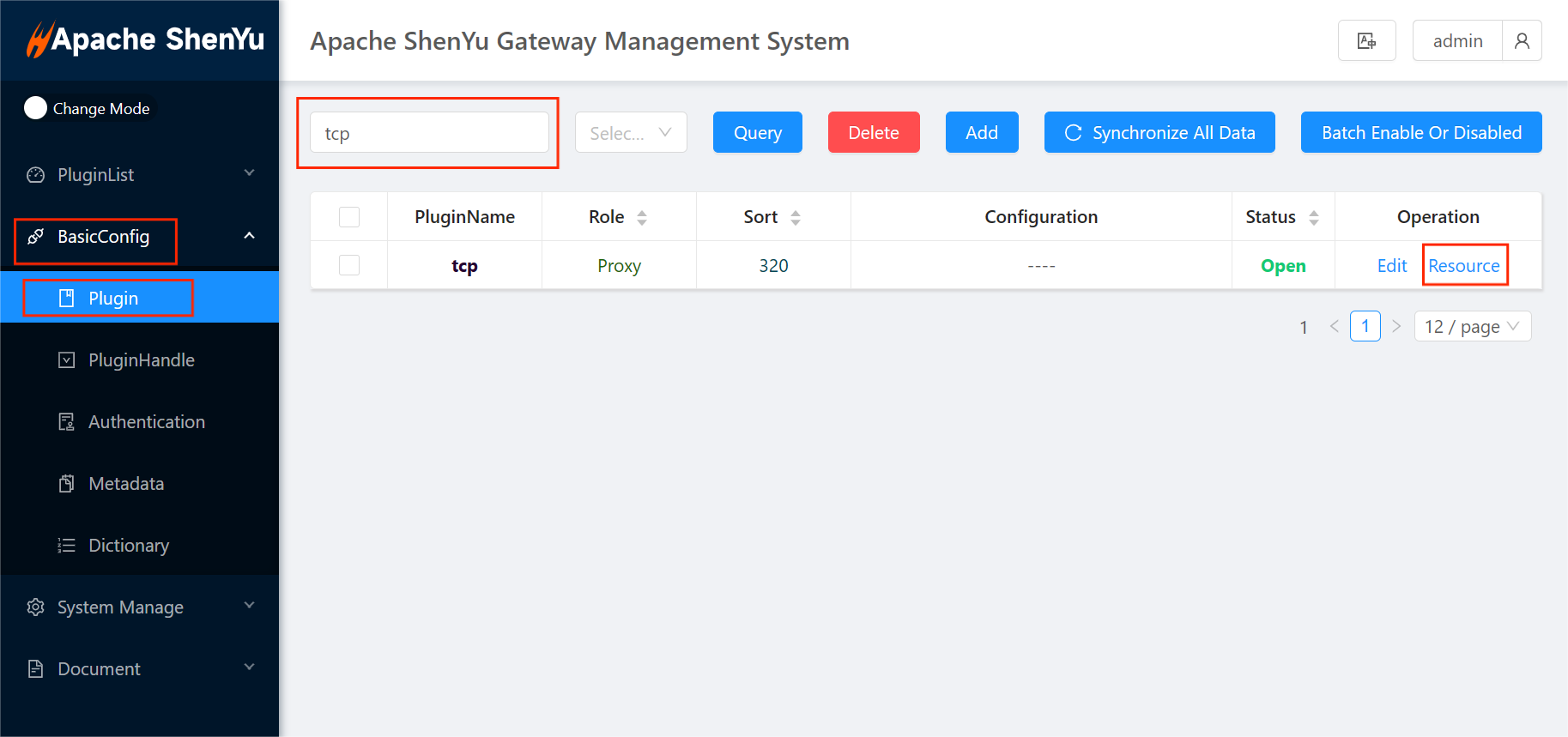

  • 初次使用时，启动 admin server，在 shenyu-admin --> 基础配置 --> 插件管理 中， 搜索 tcp 插件 并且点击“资源”激活 TCP 插件模块

init-tcp-zh

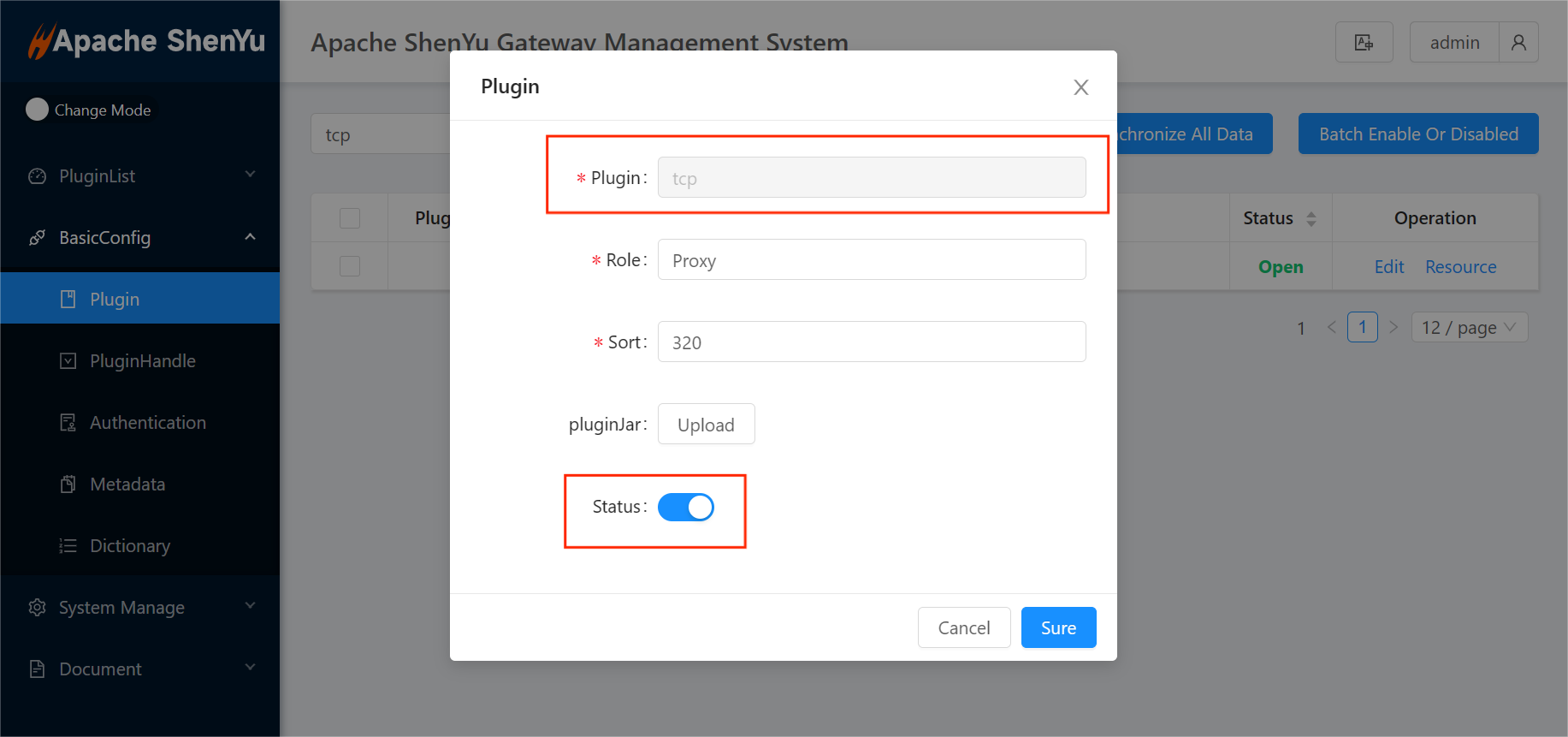

  • 在 shenyu-admin --> 基础配置 --> 插件管理 --> tcp，设置为开启

start-tcp-zh

2.2 配置插件​

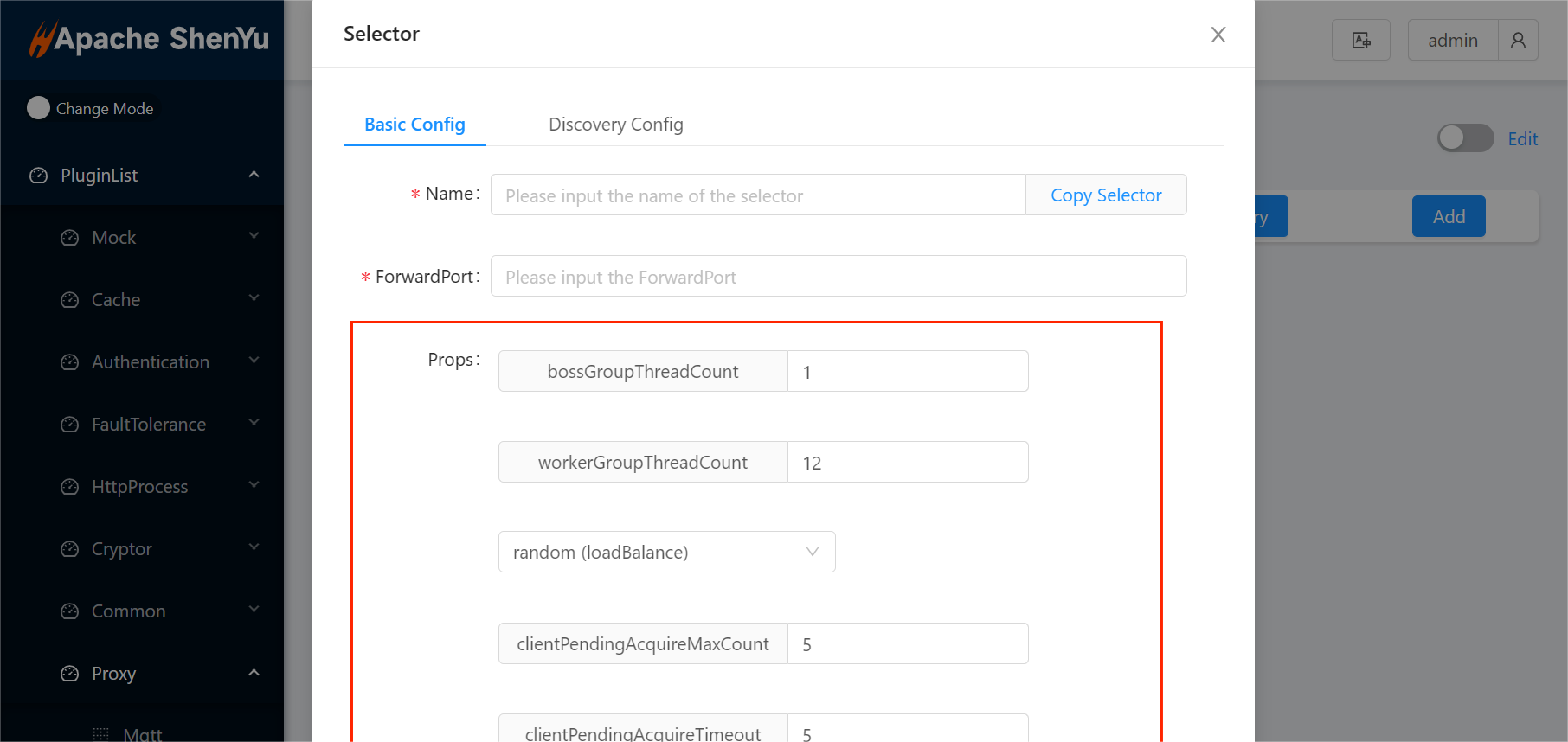

  • TCP 插件是以代理选择器（proxy-selector）为单位创建的，因此配置插件即是配置代理选择器的属性。 创建代理选择器时，点击页面的“添加选择器按钮”，在弹出的选择器表单中，即可对选择器属性进行配置：

selector_props

默认配置如下：

{
  "loadBalance": "random",
  "bossGroupThreadCount": "1",
  "workerGroupThreadCount": "12",
  "clientMaxConnections": "20",
  "clientMaxIdleTimeMs": "30000",
  "clientMaxLifeTimeMs": "60000",
  "clientPendingAcquireTimeout": "5",
  "clientPendingAcquireMaxCount": "5"
}
  • loadBalanceAlgorithm : shenyu负载均衡算法，默认为random
  • bossGroupThreadCount , workerGroupThreadCount： ReactorNetty TcpServer 配置，详情见 shenyu-protocol-tcp#TcpBootstrapServer#start
  • clientMaxConnections , clientMaxIdleTimeMs , clientMaxLifeTimeMs , clientPendingAcquireTimeout , clientPendingAcquireMaxCount: ReactorNetty ConnectionProvider 配置，详情见 shenyu-protocol-tcp#ConnectionContext

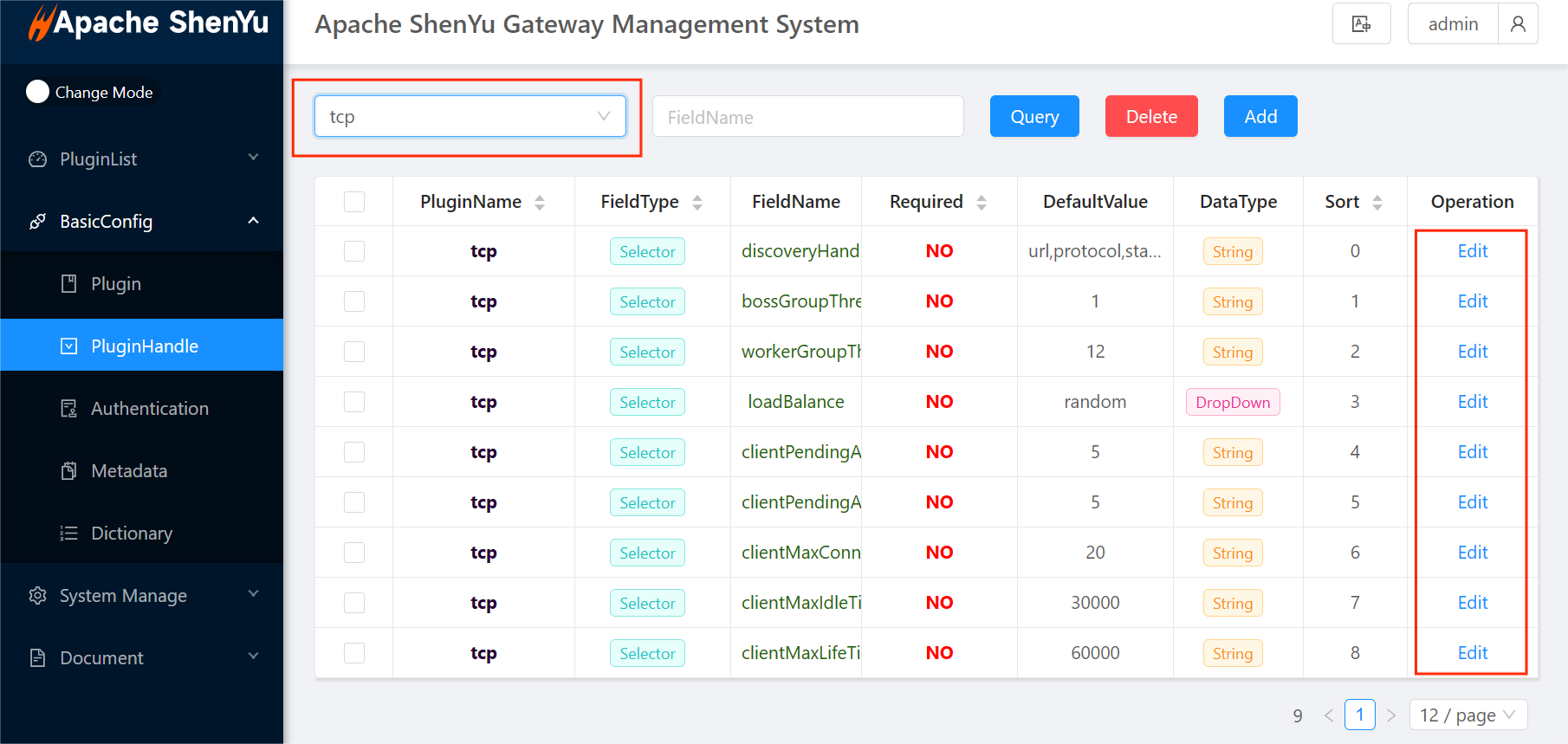

用户可以在shenyu-admin --> 基础配置 --> 插件处理管理 中，搜索 tcp 插件，对默认配置进行修改编辑：

plugin_handle_zh

2.3 配置服务发现​

TCP 插件支持插件级别、选择器级别两种级别的服务发现配置：

服务发现 详情 见 discovery-mode

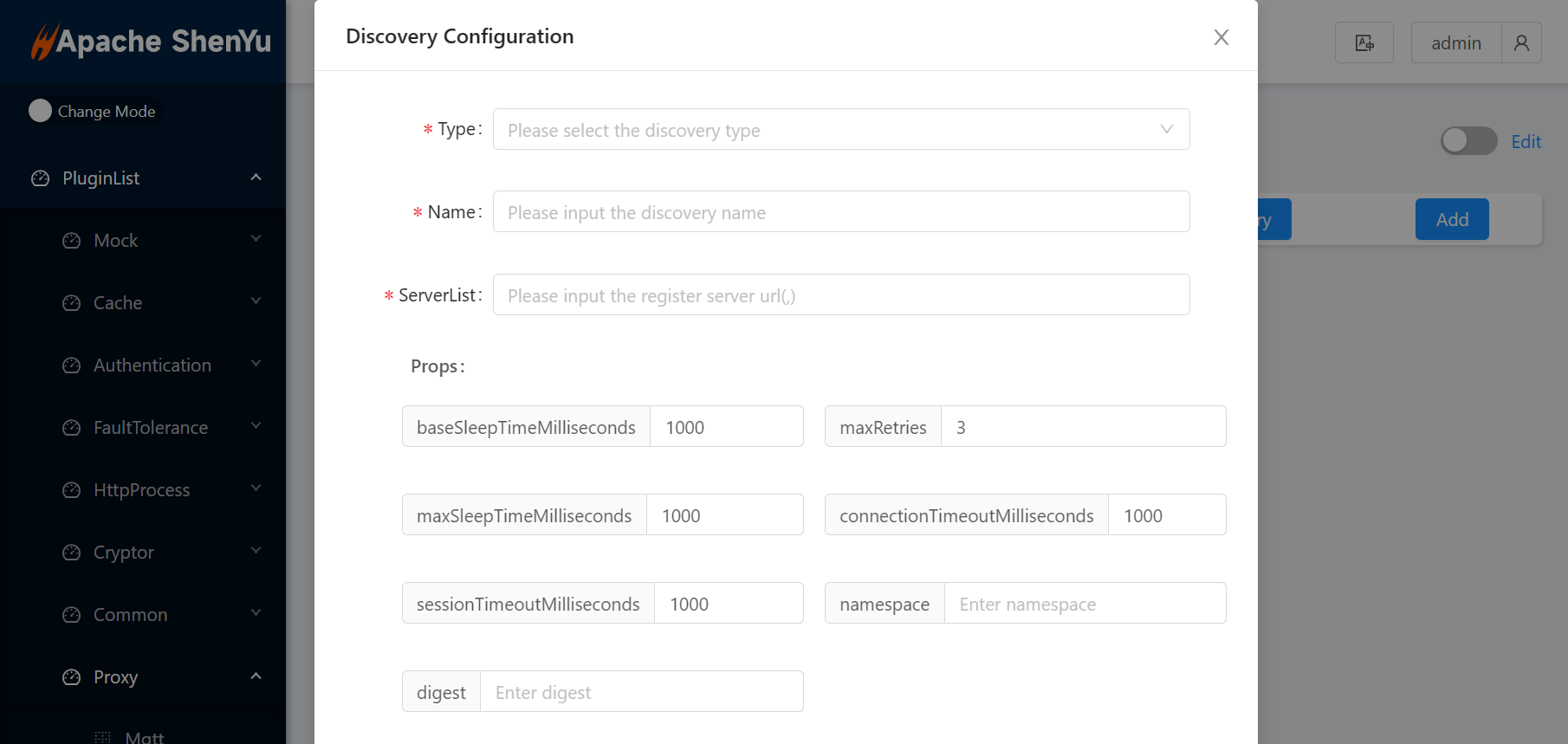

① 用户点击页面上的“服务发现配置”按钮，便可以在弹出的表单中配置插件级别的服务发现。配置完成后，再次打开表单，可以修改或删除之前的配置。 插件级别discovery配置后，选择器的discovery设置默认与插件级别保持一致：

discovery_config

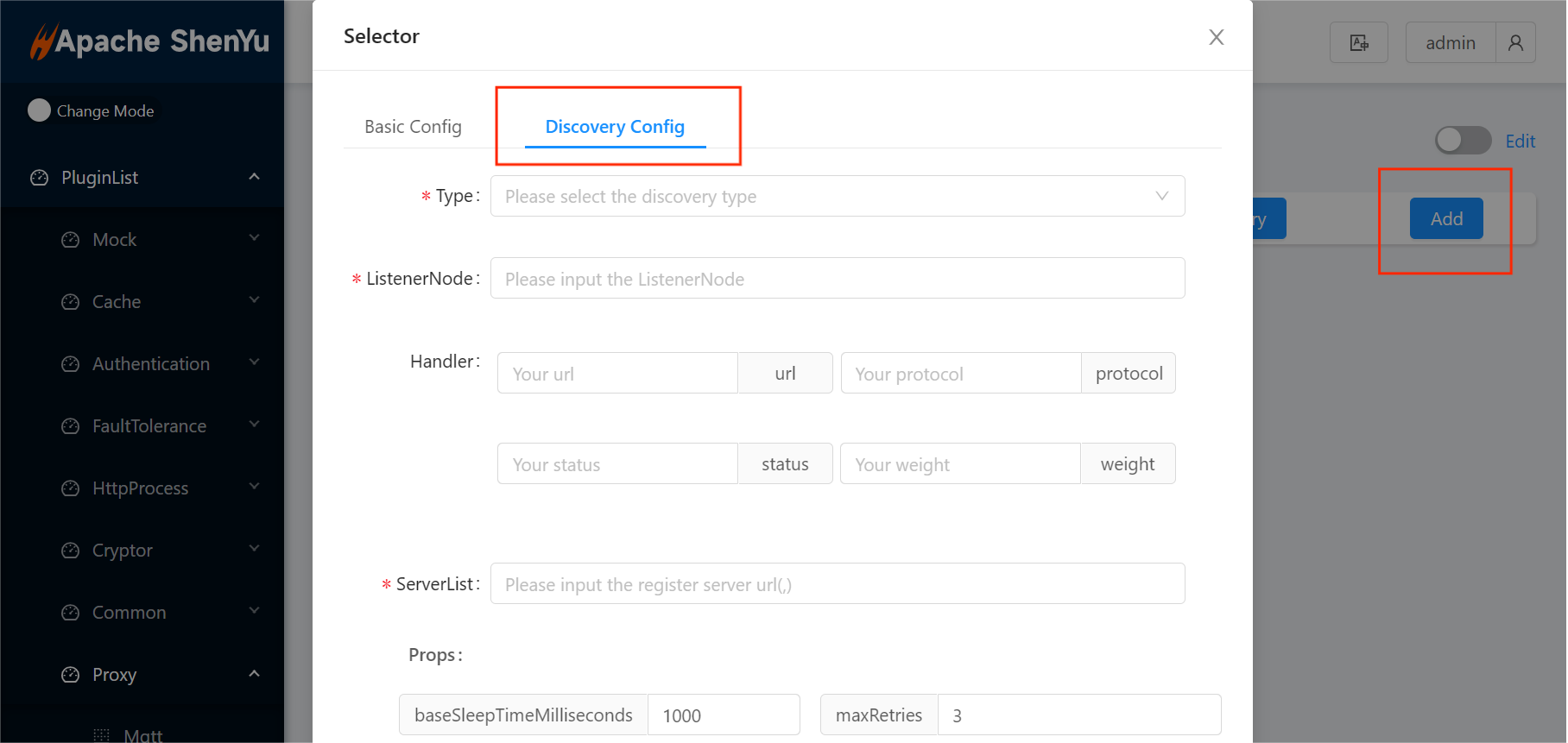

② 如果用户没有配置插件级别的服务发现，在每次创建代理选择器（proxy-selector)时，都可以对该选择器的discovery进行配置：

selector_discovery

目前，TCP 插件支持 Zookeeper 模式和 Local 模式的服务发现。

2.3.1 Zookeeper 模式​

  • 当服务发现的类型选择zookeeper时，需要填写 Discovery-Zookeeper 配置 培训详情见 discovery-mode

  • zookeeper模式下，discovery模块会自动监听用户的 zookeeper 注册中心，自动维护 discovery_upstream


2.3.2 Local 模式​

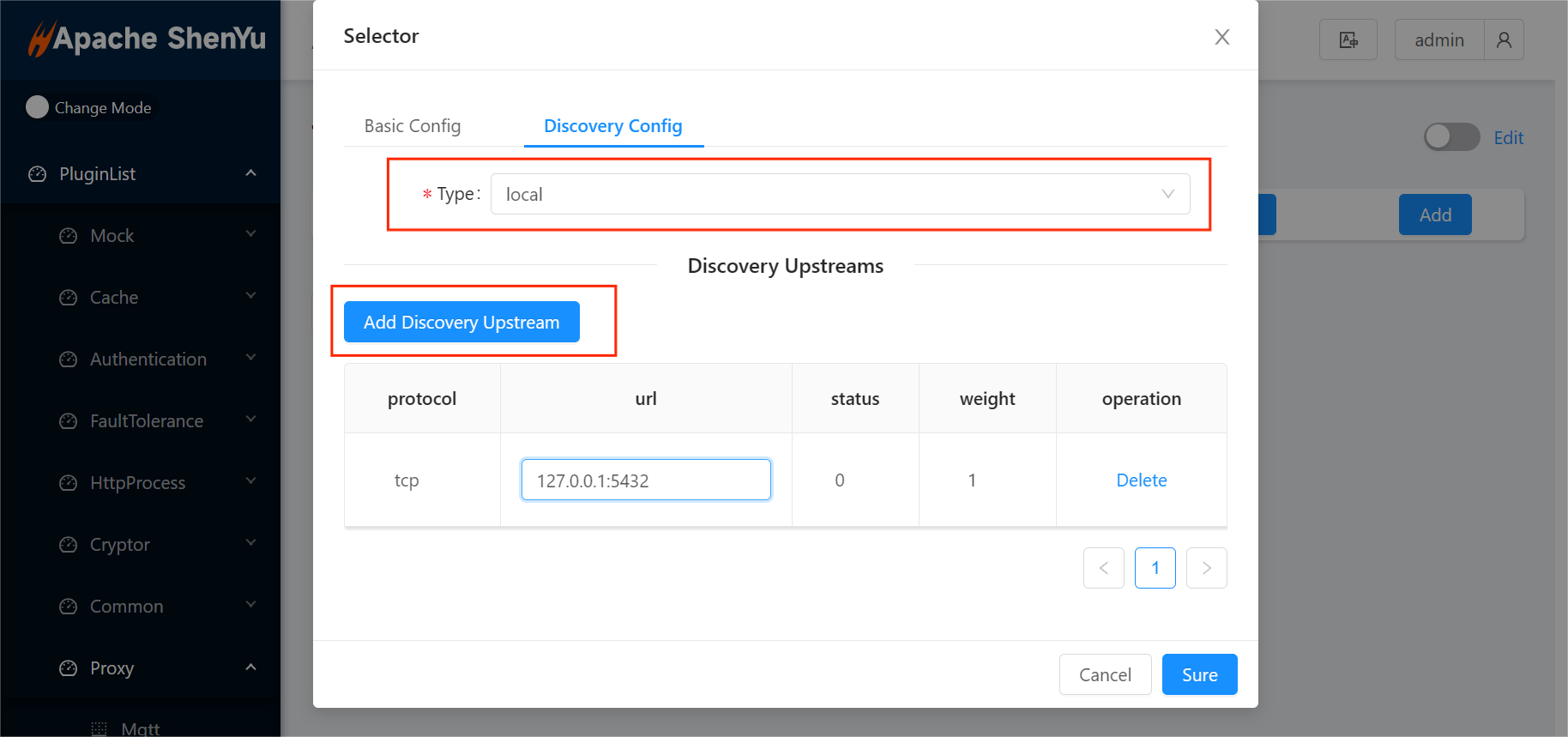

  • 当服务发现的类型选择local时，需要手动填写服务下游列表。如图所示，服务下游列表为可编辑表格， 双击每一个单元格可以进行表格内容的修改:


2.4 配置选择器​

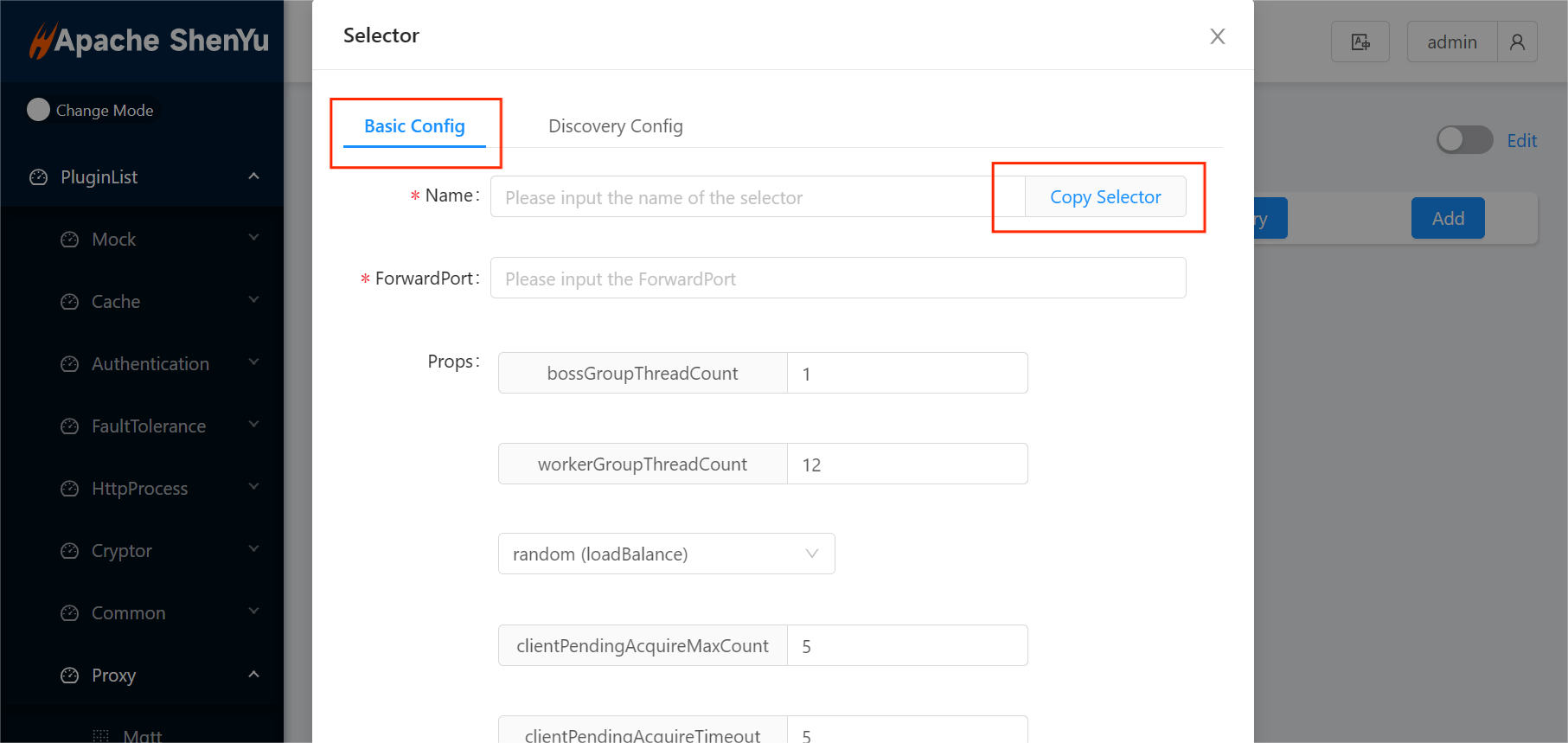

  • 除了上文中的服务发现配置外，创建选择器时，还需要填写选择器的“基本配置”部分，包括名称与代理端口等。为了提升填写的便捷性， 可以点击“复制选择器”，拷贝已经创建的选择器的部分信息。

注意：选择器的名称唯一标识选择器，不能重复

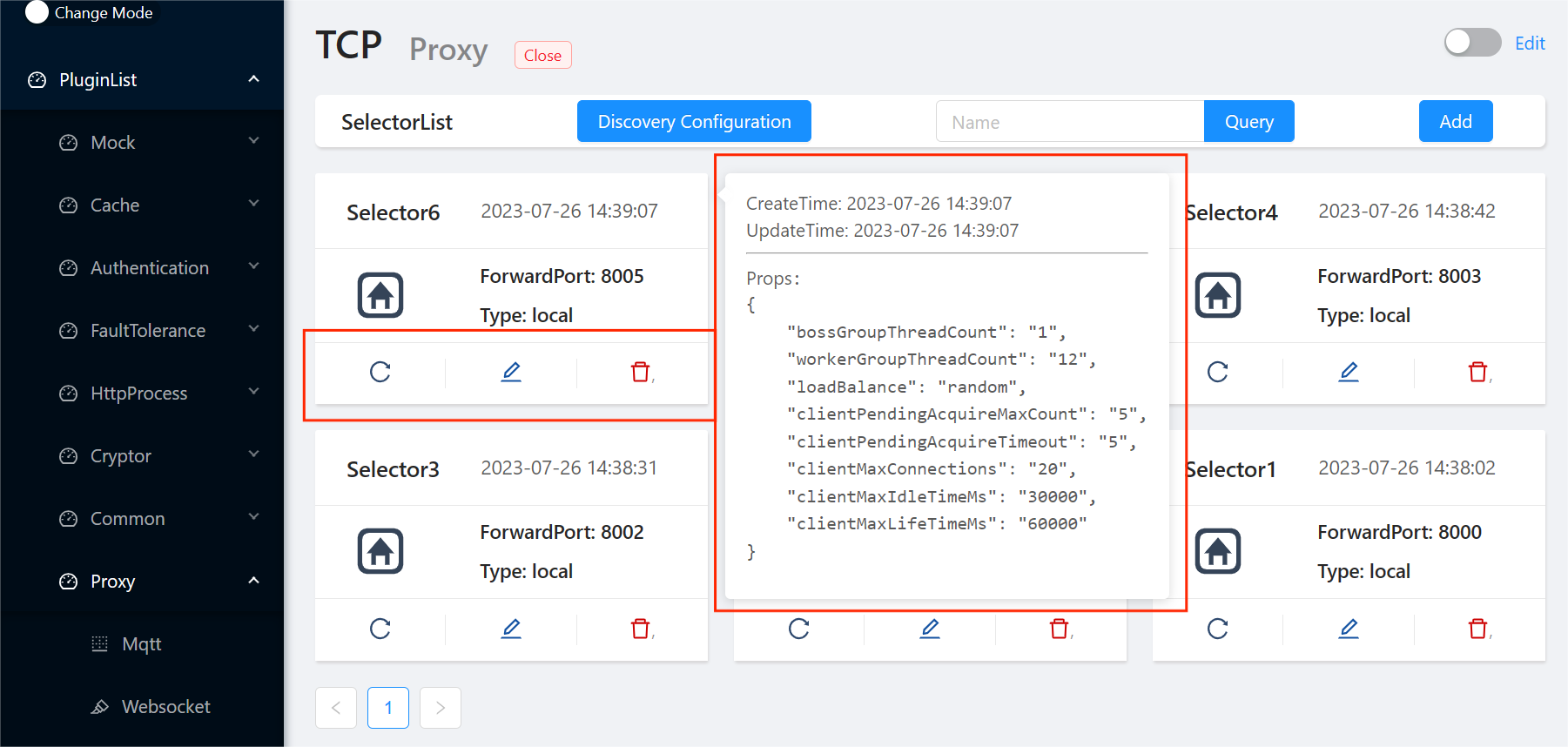

  • 创建完选择器后，选择器以卡片的形式展现，鼠标悬停于卡片上，将会展示选择器的创建时间、更新时间与属性。 卡片下方有三个图标按钮，从左至右依次为同步、编辑与删除选择器：


  • 如果当前 admin 的 UpstreamList 与 gateway 出现差异时，可以点击“同步”图标，强制同步到gateway。

2.5 日志​

  • shenyu-gateway 端口启动log


  • shenyu-gateway 代理列表同步log


2.6 示例​

以代理 redis 为例，使用 redis-cli -p {forwardPort} 访问
