1. 概述

1.1 插件名称#

  • Sign插件

1.2 适用场景#

  • 支持请求头进行鉴权
  • 支持请求体进行鉴权

1.3 插件功能#

  • 用来对请求进行签名认证

1.4 插件代码#

  • 核心模块: shenyu-plugin-sign

  • 核心类: org.apache.shenyu.plugin.sign.SignPlugin

1.5 添加自哪个shenyu版本#

  • ShenYu 2.4.0

2. 如何使用插件

2.1 插件使用流程图#

2.2 导入pom#

  • 在网关的 pom.xml 文件中添加 sign 的支持。
<!-- apache shenyu sign plugin start--><dependency>  <groupId>org.apache.shenyu</groupId>  <artifactId>shenyu-spring-boot-starter-plugin-sign</artifactId>  <version>${project.version}</version></dependency><!-- apache shenyu sign plugin end-->

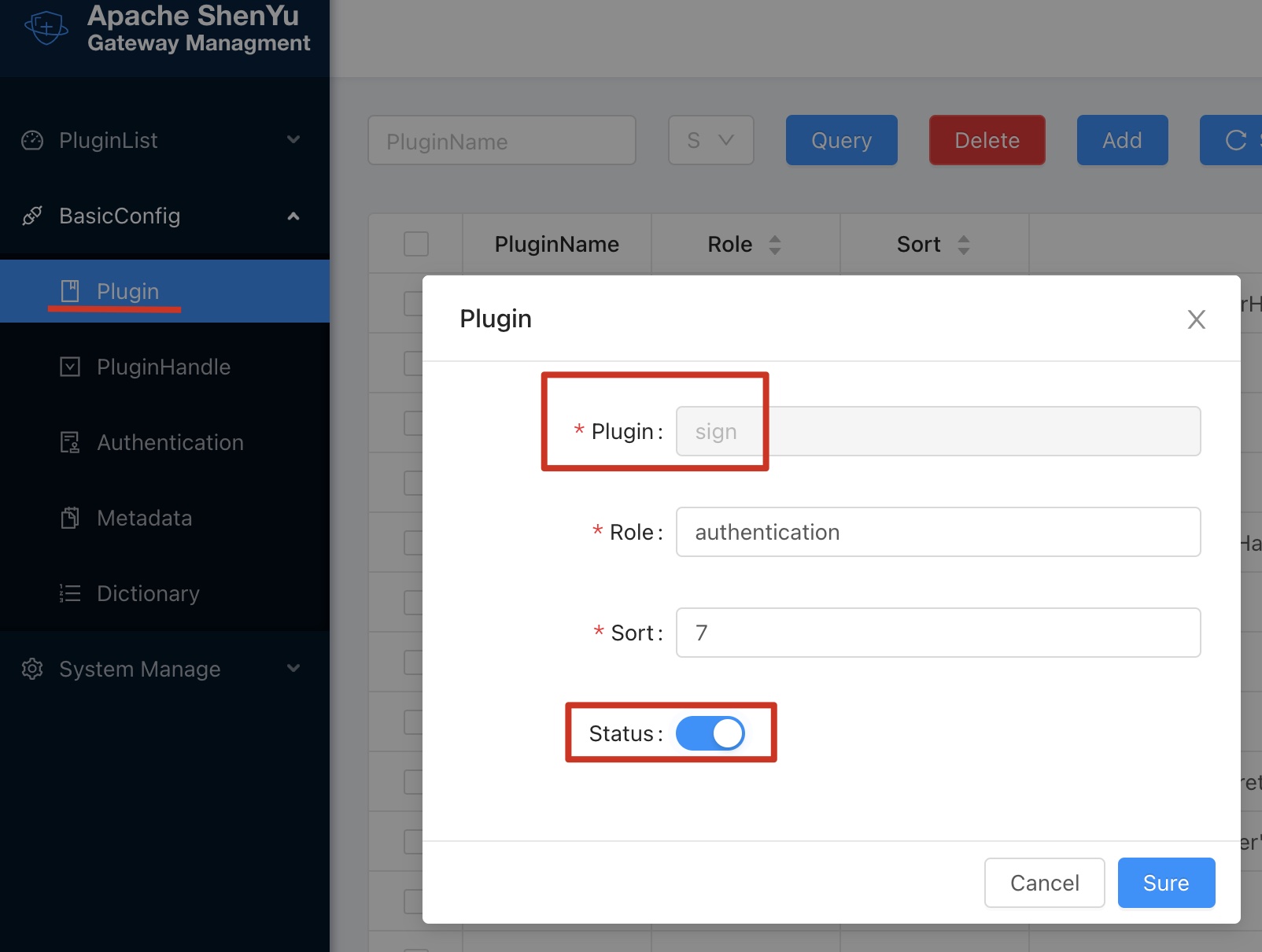

2.3 启用插件#

  • shenyu-admin 基础配置 --> 插件管理 --> sign ,设置为开启。

2.4 插件的鉴权配置(1.0.0)#

2.4.1 AK/SK配置#

2.4.1.1 说明#

  • 管理和控制经过 Apache ShenYu 网关的请求的权限。
  • 生成的 AK/SK ,配合 sign 插件使用,实现基于URI级别的精准权限管控。

2.4.1.2 使用教程#

第一步,我们可以直接在 基础配置 --> 认证管理 新增一条认证信息 。

第二步,配置这条认证信息 。

  • 应用名称:这个账号关联的应用名称,可手动填写或下拉选择(数据来自元数据管理中配置的应用名称)。
  • 手机号:仅作为信息记录,在shenyu中无实际使用逻辑。
  • APP参数:当请求的context path与应用名称相同时,向header中添加该值,键为 appParam
  • 用户ID:给该用户取一个名字,仅作为信息记录,在shenyu中无实际使用逻辑。
  • 拓展信息:仅作为信息记录,在shenyu中无实际使用逻辑。
  • 路径认证:开启后,该账号仅允许访问以下配置的资源路径。
  • 资源路径:允许访问的资源路径,支持路径匹配,如 /order/**

点击确认后,生成一条认证信息,该信息包含 AppKey加密秘钥 ,即 Sign 插件中的 AK/SK

2.4.1.3 路径操作#

对已创建的认证信息,可以在认证信息列表的末尾进行 路径操作

  • 左侧为可配置的路径列表,右侧为允许该账号访问的路径列表 。
  • 勾选资源路径,点击中间的 >< 将勾选的数据移动到对应列表中 。
  • 左侧可配置路径列表可在账号信息行末尾点击 编辑,在弹框中的 资源路径 中进行添加 。

2.4.2 网关技术实现#

  • 采用 AK/SK 鉴权技术方案。
  • 采用鉴权插件,责任链的模式来完成。
  • 当鉴权插件开启,并配置所有接口鉴权时候生效。

2.4.3 鉴权使用指南#

  • 第一步:AK/SK由网关来进行分配,比如分配给你的AK为: 1TEST123456781 SK为:506EEB535CF740D7A755CB4B9F4A1536

  • 第二步:确定好你要访问的网关路径 比如 /api/service/abc

  • 第三步:构造参数(以下是通用参数)

字段描述
timestamp当前时间戳(String类型)当前时间的毫秒数(网关会过滤掉5分钟之前的请求)
path/api/service/abc就是你需要访问的接口路径(根据你访问网关接口自己变更)
version1.0.0当前鉴权算法为1.0.0

对上述3个字段进行 key 的自然排序,然后进行字段与字段值拼接最后再拼接上 SK ,代码示例。

2.4.3.1 无请求体的签名参数验证#

第一步:首先构造一个 Map

Map<String, String> map = Maps.newHashMapWithExpectedSize(3);//timestamp为毫秒数的字符串形式 String.valueOf(LocalDateTime.now().toInstant(ZoneOffset.of("+8")).toEpochMilli())map.put("timestamp","1571711067186");  //值应该为毫秒数的字符串形式map.put("path", "/api/service/abc");map.put("version", "1.0.0");

第二步:进行 Key 的自然排序,然后 KeyValue值拼接最后再拼接分配给你的 SK

List<String> storedKeys = Arrays.stream(map.keySet()                .toArray(new String[]{}))                .sorted(Comparator.naturalOrder())                .collect(Collectors.toList());final String sign = storedKeys.stream()                .map(key -> String.join("", key, map.get(key)))                .collect(Collectors.joining()).trim()                .concat("506EEB535CF740D7A755CB4B9F4A1536");
  • 你得到的 sign 值应该为:path/api/service/abctimestamp1571711067186version1.0.0506EEB535CF740D7A755CB4B9F4A1536

第三步:进行 MD5 加密后转成大写。

DigestUtils.md5DigestAsHex(sign.getBytes()).toUpperCase()
  • 最后得到的值为:A021BF82BE342668B78CD9ADE593D683

2.4.3.2 有请求体,请求头的签名参数验证#

第一步: 首先构造一个 Map 。并且该map必须存储请求体的每个节点信息


   Map<String, String> map = Maps.newHashMapWithExpectedSize(3);   //timestamp is string format of millisecond. String.valueOf(LocalDateTime.now().toInstant(ZoneOffset.of("+8")).toEpochMilli())   map.put("timestamp","1660659201000");  // Value should be string format of milliseconds   map.put("path", "/http/order/save");   map.put("version", "1.0.0");   // if your request body is:{"id":123,"name":"order"}   map.put("id", "1");   map.put("name", "order")

第二步:进行 Key 的自然排序,然后 KeyValue值拼接最后再拼接分配给你的 SK

List<String> storedKeys = Arrays.stream(map.keySet()                .toArray(new String[]{}))                .sorted(Comparator.naturalOrder())                .collect(Collectors.toList());final String sign = storedKeys.stream()                .map(key -> String.join("", key, map.get(key)))                .collect(Collectors.joining()).trim()                .concat("2D47C325AE5B4A4C926C23FD4395C719");
  • 你得到的 sign 值应该为:id123nameorderpath/http/order/savetimestamp1660659201000version1.0.02D47C325AE5B4A4C926C23FD4395C719

第三步:进行 MD5 加密后转成大写。

DigestUtils.md5DigestAsHex(sign.getBytes()).toUpperCase()
  • 最后得到的值为: 35FE61C21F73E9AAFC46954C14F299D7.

2.4.4 请求网关#

  • 假如你访问的路径为:/api/service/abc

  • 访问地址 :http:网关的域名/api/service/abc

  • 设置header头,header头参数为:

字段描述
timestamp1571711067186上述你进行签名的时候使用的时间值
appKey1TEST123456781分配给你的AK值
signA90E66763793BDBC817CF3B52AAAC041上述得到的签名值
version1.0.0写死,就为这个值
  • 签名插件会默认过滤 5 分钟之前的请求

  • 如果认证不通过会返回 code401message 可能会有变动。

{  "code": 401,  "message": "sign is not pass,Please check you sign algorithm!",  "data": null}

2.4.5 插件配置#

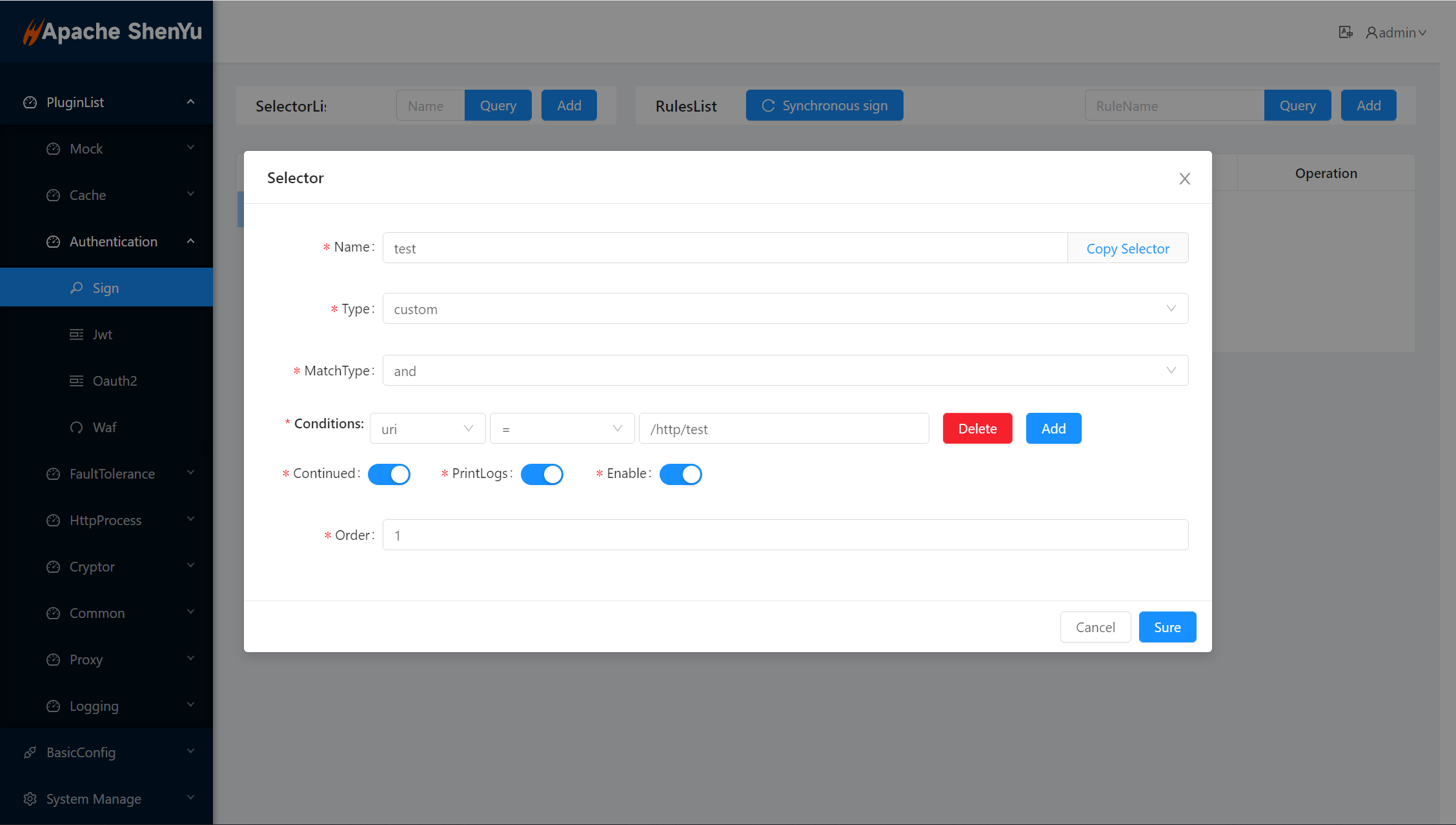

2.4.6 选择器配置#

  • 只有匹配的请求,才会进行签名认证。

  • 插件选择器和规则的配置请查看: 插件和规则配置.

2.4.7 规则配置#

  • close(signRequestBody): 仅使用请求头生成签名
  • open(signRequestBody): 使用请求头、请求体共同生成签名

2.5 插件的鉴权配置(2.0.0)#

此鉴权算法是2.0.0版本,和版本1.0.0只有鉴权使用指南请求网关有所不同,其余皆相同。

2.5.1 鉴权使用指南#

​ 版本2.0.0鉴权算法,主要是根据算法生成一个Token,发送请求的时候,请求头参数ShenYu-Authorization放入这个Token值。为了与版本1.0.0作出区分,保留了请求头的version参数,此时它的值应为2.0.0

2.5.1.1 准备工作#

前两步骤与此前1.0.0相同:

  • 第一步:AK/SK由网关来进行分配,比如分配给你的AK为: 1TEST123456781 SK为:506EEB535CF740D7A755CB4B9F4A1536
  • 第二步:确定好你要访问的网关路径 比如 /api/service/abc

2.5.1.2 Token生成#

  • 构造计算参数

    构造json参数parameters:

    {    "alg":"MD5",    "appKey":"506EEB535CF740D7A755CB4B9F4A1536",    "timestamp":"1571711067186"}

    alg: 签名算法(结果统一为大写的HEX字符串)

    • MD5: MD5-HASH(data+key)
    • HMD5:HMAC-MD5
    • HS256:HMAC-SHA-256
    • HS512:HMAC-SHA-512

    appKey:appKey,用于查询匹配密钥

    timestamp:时间戳,长度13

  • 签名值计算

    生成签名值signature,算法使用的是alg参数中的签名算法

    signature = sign(  base64Encoding(parameters) + Relative URL + Body*,  secret);* indicate Optional , it depends on configRelative URL = path [ "?" query ] eg: /apache/shenyu/pulls?name=小明

    signparameters参数中对应的签名算法

    Relative URL:相对URL,Path加上query的部分,(不包含fragment,服务端收不到)。

    Body:body为可选项,依赖Handler配置

    secret:parameters中appkey所对应的密钥

  • 生成Token

    token = base64Encoding(parameters) + '.' + base64Encoding(signature)

    把Token放入到请求头ShenYu-Authorization参数即可。

详细计算示例请看示例章节。

2.5.2请求网关#

字段描述
ShenYu-AuthorizationToken上述算法计算得到的Token值
version2.0.0写死,就为这个值

请使用的Authorization字段的用户尽快更换为ShenYu-Authorization,避免与应用Authorization冲突

2.6 示例#

2.6.1 使用sign插件进行签名验证(1.0.0)#

2.6.1.1 插件配置#

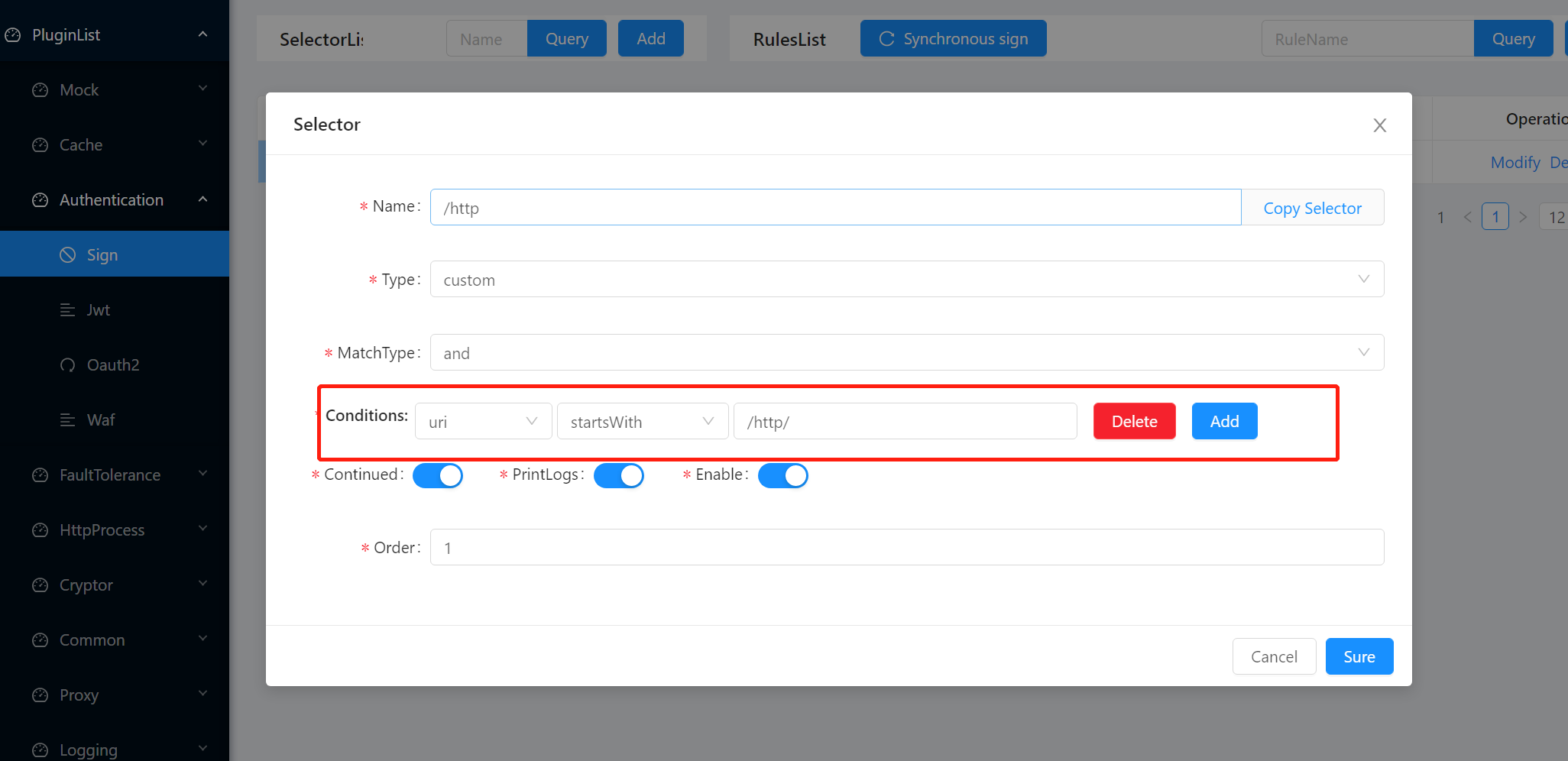

2.6.1.2 选择器配置#

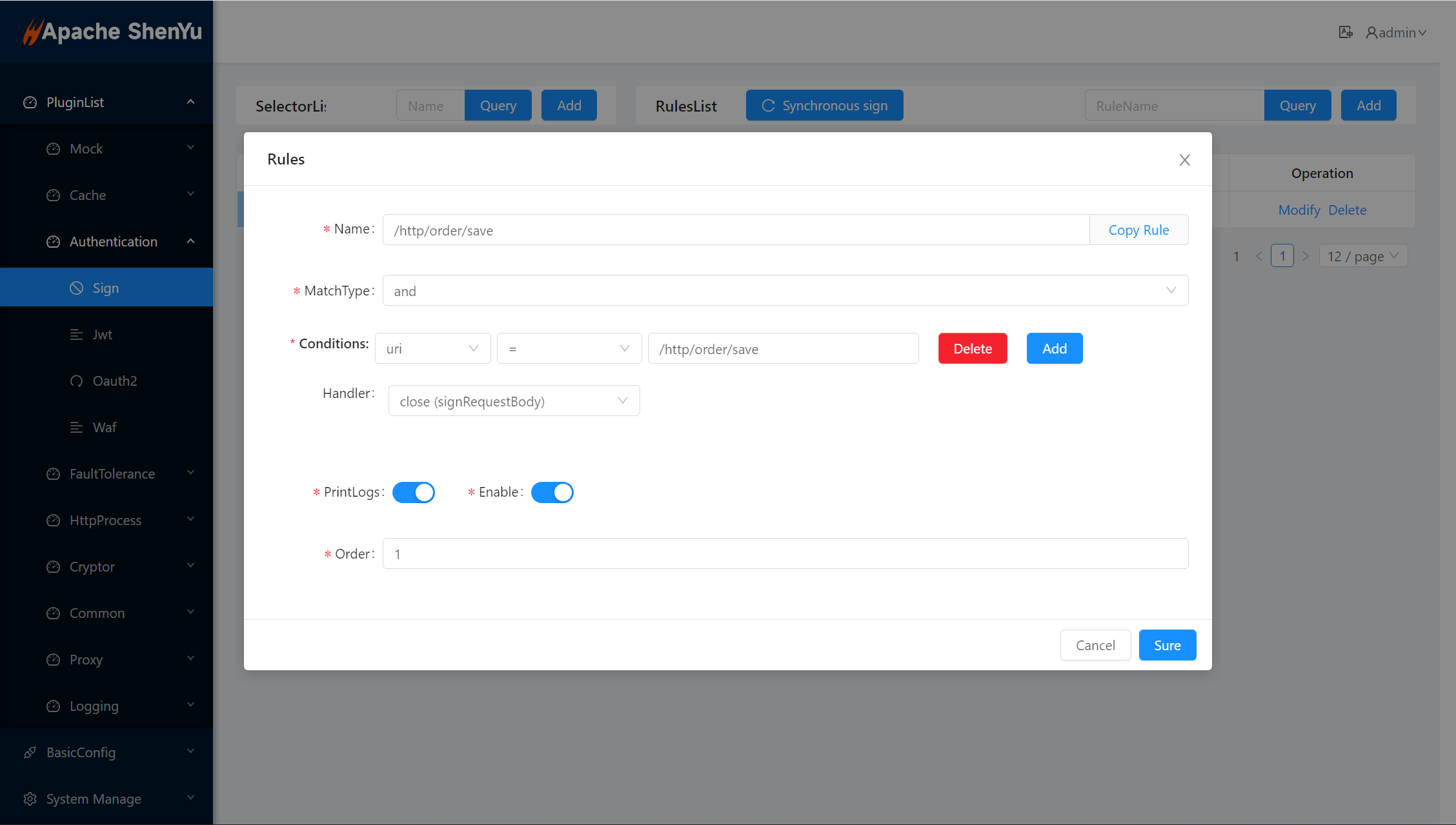

2.6.1.3 规则配置#

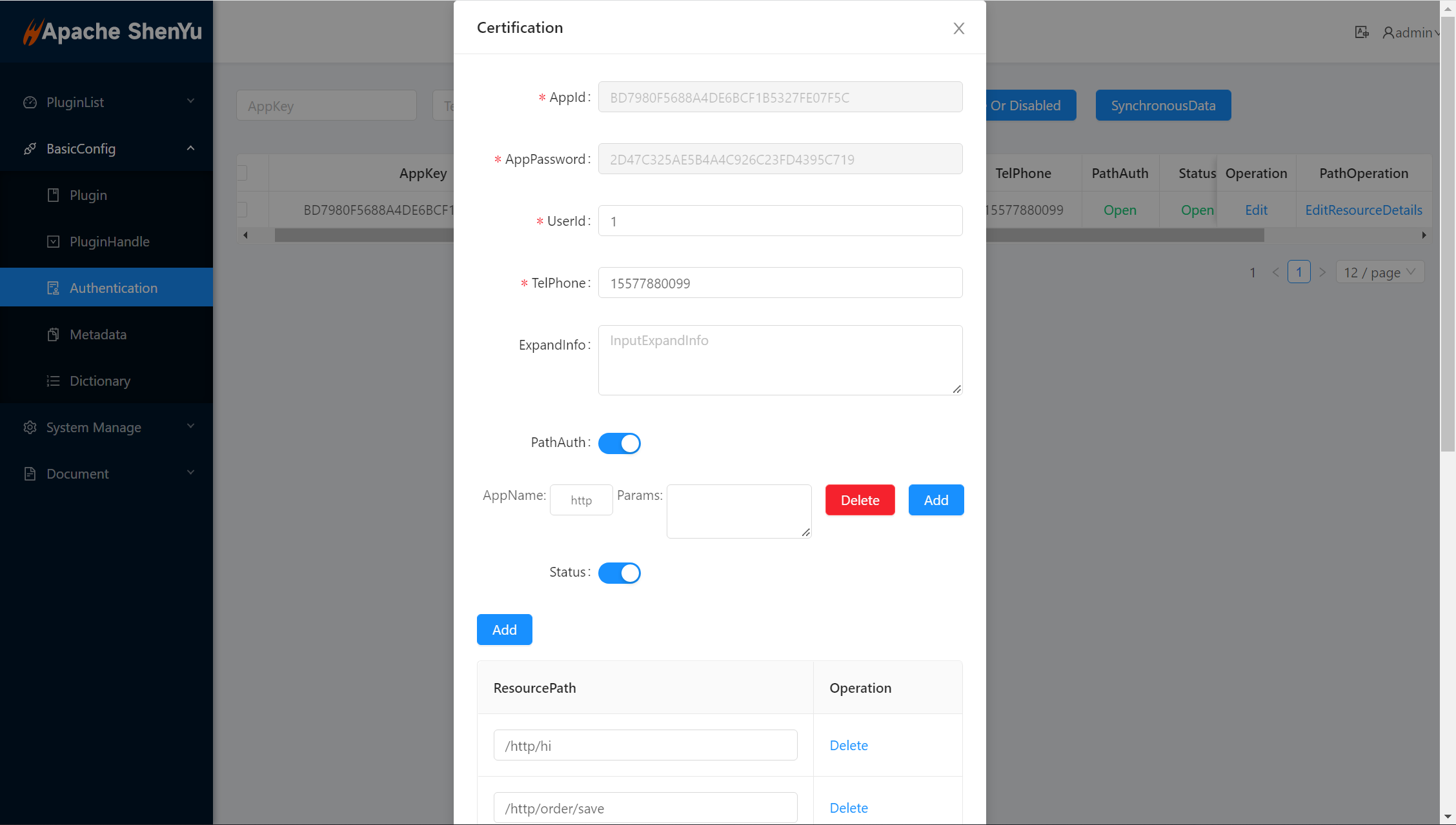

2.6.1.4 添加AppKey/SecretKey#

2.6.1.5 Request Service and check result#

  • 构造请求参数,请查看Authentication Guide目录,
public class Test1 {  public static void main(String[] args) {    Map<String, String> map = Maps.newHashMapWithExpectedSize(3);    //timestamp为毫秒数的字符串形式 String.valueOf(LocalDateTime.now().toInstant(ZoneOffset.of("+8")).toEpochMilli())    map.put("timestamp","1660658725000");  //值应该为毫秒数的字符串形式    map.put("path", "/http/order/save");    map.put("version", "1.0.0");
    List<String> storedKeys = Arrays.stream(map.keySet()                    .toArray(new String[]{}))            .sorted(Comparator.naturalOrder())            .collect(Collectors.toList());    final String sign = storedKeys.stream()            .map(key -> String.join("", key, map.get(key)))            .collect(Collectors.joining()).trim()            .concat("2D47C325AE5B4A4C926C23FD4395C719");    System.out.println(sign);
    System.out.println(DigestUtils.md5DigestAsHex(sign.getBytes()).toUpperCase());  }}
  • 无请求体签名: path/http/order/savetimestamp1571711067186version1.0.02D47C325AE5B4A4C926C23FD4395C719
  • 无请求体签名结果: 9696D3E549A6AEBE763CCC2C7952DDC1

public class Test2 {  public static void main(String[] args) {    Map<String, String> map = Maps.newHashMapWithExpectedSize(3);    //timestamp为毫秒数的字符串形式 String.valueOf(LocalDateTime.now().toInstant(ZoneOffset.of("+8")).toEpochMilli())    map.put("timestamp","1660659201000");  //值应该为毫秒数的字符串形式    map.put("path", "/http/order/save");    map.put("version", "1.0.0");    map.put("id", "123");    map.put("name", "order");
    List<String> storedKeys = Arrays.stream(map.keySet()                    .toArray(new String[]{}))            .sorted(Comparator.naturalOrder())            .collect(Collectors.toList());    final String sign = storedKeys.stream()            .map(key -> String.join("", key, map.get(key)))            .collect(Collectors.joining()).trim()            .concat("2D47C325AE5B4A4C926C23FD4395C719");    System.out.println(sign);
    System.out.println(DigestUtils.md5DigestAsHex(sign.getBytes()).toUpperCase());  }}
  • 有请求体签名为:id123nameorderpath/http/order/savetimestamp1660659201000version1.0.02D47C325AE5B4A4C926C23FD4395C719
  • 附带请求体签名结果:35FE61C21F73E9AAFC46954C14F299D7

2.6.2 使用sign插件进行签名验证(2.0.0)#

所有配置部分皆相同,我们直接看计算请求头的参数部分和发送请求部分

2.6.2.1 Request Service and check result#

  • 算法实现

    假定我们使用的签名算法名称为MD5,按照前面的算法就是把data数据和key进行拼接,然后进行hash计算。

    现在我们按照上面描述进行算法实现。

    private static String sign(final String signKey, final String base64Parameters, final URI uri, final String body) {
        String data = base64Parameters                + getRelativeURL(uri)                + Optional.ofNullable(body).orElse("");
        return DigestUtils.md5Hex(data+signKey).toUpperCase();    }
    private static String getRelativeURL(final URI uri) {        if (Objects.isNull(uri.getQuery())) {            return uri.getPath();        }        return uri.getPath() + "?" + uri.getQuery();    }
  • 不包含请求体校验演示

    public static void main(String[] args) {        String appSecret = "2D47C325AE5B4A4C926C23FD4395C719";
        URI uri = URI.create("/http/order/save");
        String parameters = JsonUtils.toJson(ImmutableMap.of(        "alg","MD5",        "appKey","BD7980F5688A4DE6BCF1B5327FE07F5C",        "timestamp","1673708353996"));
        String base64Parameters = Base64.getEncoder()        .encodeToString(parameters.getBytes(StandardCharsets.UTF_8));
        String signature = sign(appSecret,base64Parameters,uri,null);
        String Token = base64Parameters+"."+signature;
        System.out.println(Token);
    }

    Token的计算结果为

    eyJhbGciOiJNRDUiLCJhcHBLZXkiOiJCRDc5ODBGNTY4OEE0REU2QkNGMUI1MzI3RkUwN0Y1QyIsInRpbWVzdGFtcCI6IjE2NzM3MDgzNTM5OTYifQ==.33ED53DF79CA5B53C0BF2448B670AF35

    发送请求:

    image-20230114230500887

  • 包含请求体校验演示

    计算Token

        public static void main(String[] args) {        String appSecret = "2D47C325AE5B4A4C926C23FD4395C719";
            URI uri = URI.create("/http/order/save");
            String parameters = JsonUtils.toJson(ImmutableMap.of(                "alg","MD5",                "appKey","BD7980F5688A4DE6BCF1B5327FE07F5C",                "timestamp","1673708905488"));
            String base64Parameters = Base64.getEncoder()                .encodeToString(parameters.getBytes(StandardCharsets.UTF_8));
            String requestBody = "{\"id\":123,\"name\":\"order\"}";
            String signature = sign(appSecret,base64Parameters,uri,requestBody);
            String Token = base64Parameters+"."+signature;
            System.out.println(Token);
        }

    Token的计算结果为:

    eyJhbGciOiJNRDUiLCJhcHBLZXkiOiJCRDc5ODBGNTY4OEE0REU2QkNGMUI1MzI3RkUwN0Y1QyIsInRpbWVzdGFtcCI6IjE2NzM3MDg5MDU0ODgifQ==.FBCEB6D816644A98378635050AB85EF1

image-20230114231032837

image-20230114230922598

3. 如何禁用插件

  • shenyu-admin 基础配置 --> 插件管理 --> sign ,设置为关闭。

4. 签名认证算法扩展
