服务发现模块

1. 概述#

1.1 模块名称#

Discovery

1.2 设计#

  • 模块设计图 discovery-design.png
  • 数据库设计


1.3 模块功能#

Discovery 模块赋予了 ShenYu 网关一种主动感知和响应被代理服务列表变化的能力。 通过 Discovery 网关 admin 服务的主动监听，ShenYu 网关能够及时掌握被代理服务的变动情况。 这一功能的设计具有灵活性，可以根据需要在选择器级别或插件级别进行配置。 目前，已经引入了 Discovery 功能的插件包括 TCP 插件、Divide 插件、Websocket 插件和 gRPC 插件。

1.4 监听模式#

LOCAL, ZOOKEEPER, NACOS, EUREKA, ETCD

  • LOCAL 模式: 主要依靠手动维护 upstream 列表，并推送到网关；
  • ZOOKEEPER 模式: 监听 ZooKeeper 中指定节点下临时节点的变化来获取数据；
  • NACOS 模式：监听 Nacos 中指定服务名称下实例的变化来获取数据；
  • EUREKA 模式： 监听 Eureka 中指定服务名称下实例的变化来获取数据；
  • ETCD 模式：通过监听 etcd 中指定节点键值对的变化来获取数据。

1.5 作用范围#

  • 插件级别：影响整个插件，所有该插件下的选择器都将默认采用当前的监听模式；
  • 选择器级别：适用于当前选择器，对于当前插件下的不同选择器，可以使用不同的监听模式。

2. 使用#

2.1 插件级别配置#

2.1.1 服务发现配置#

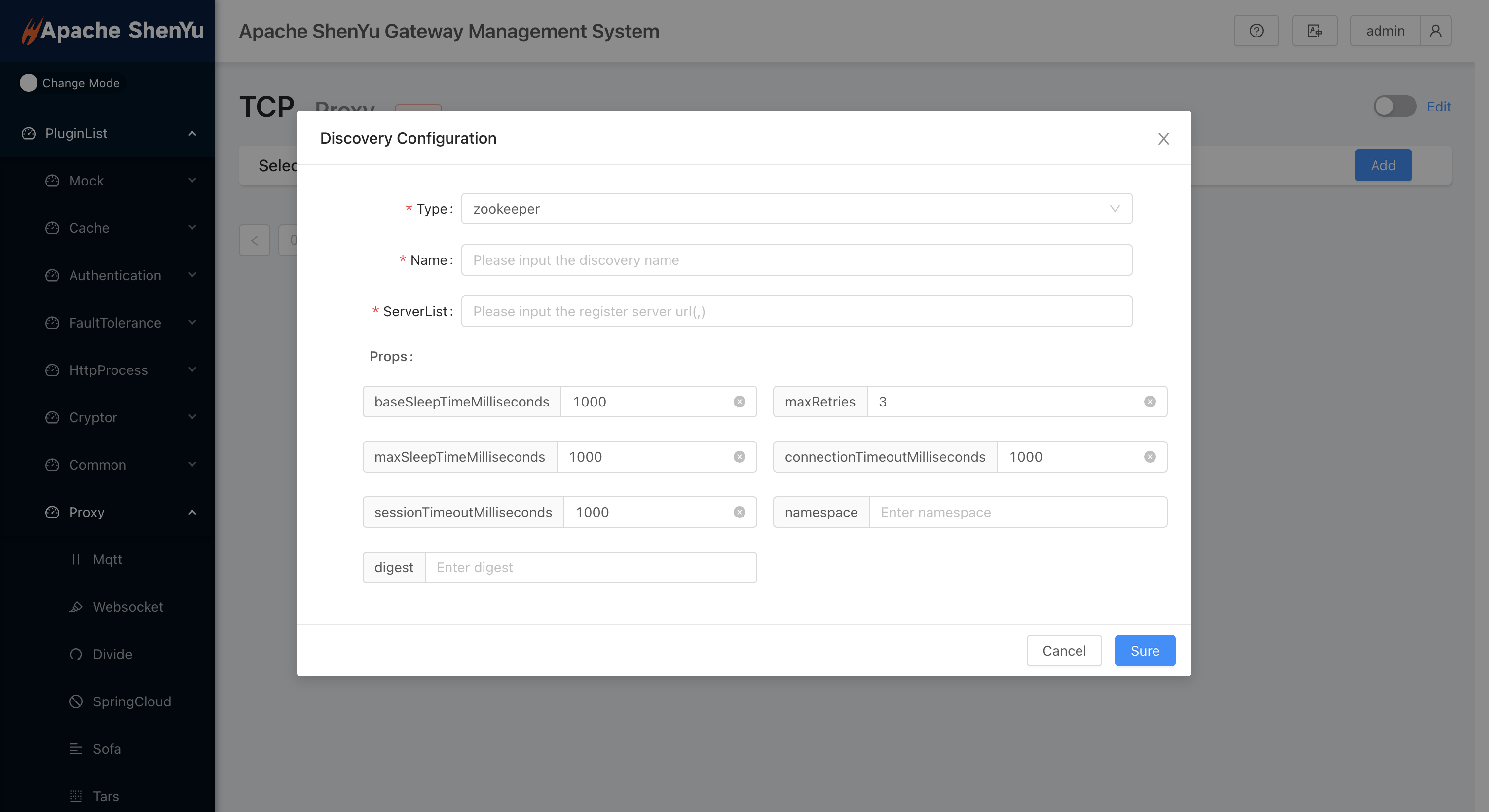

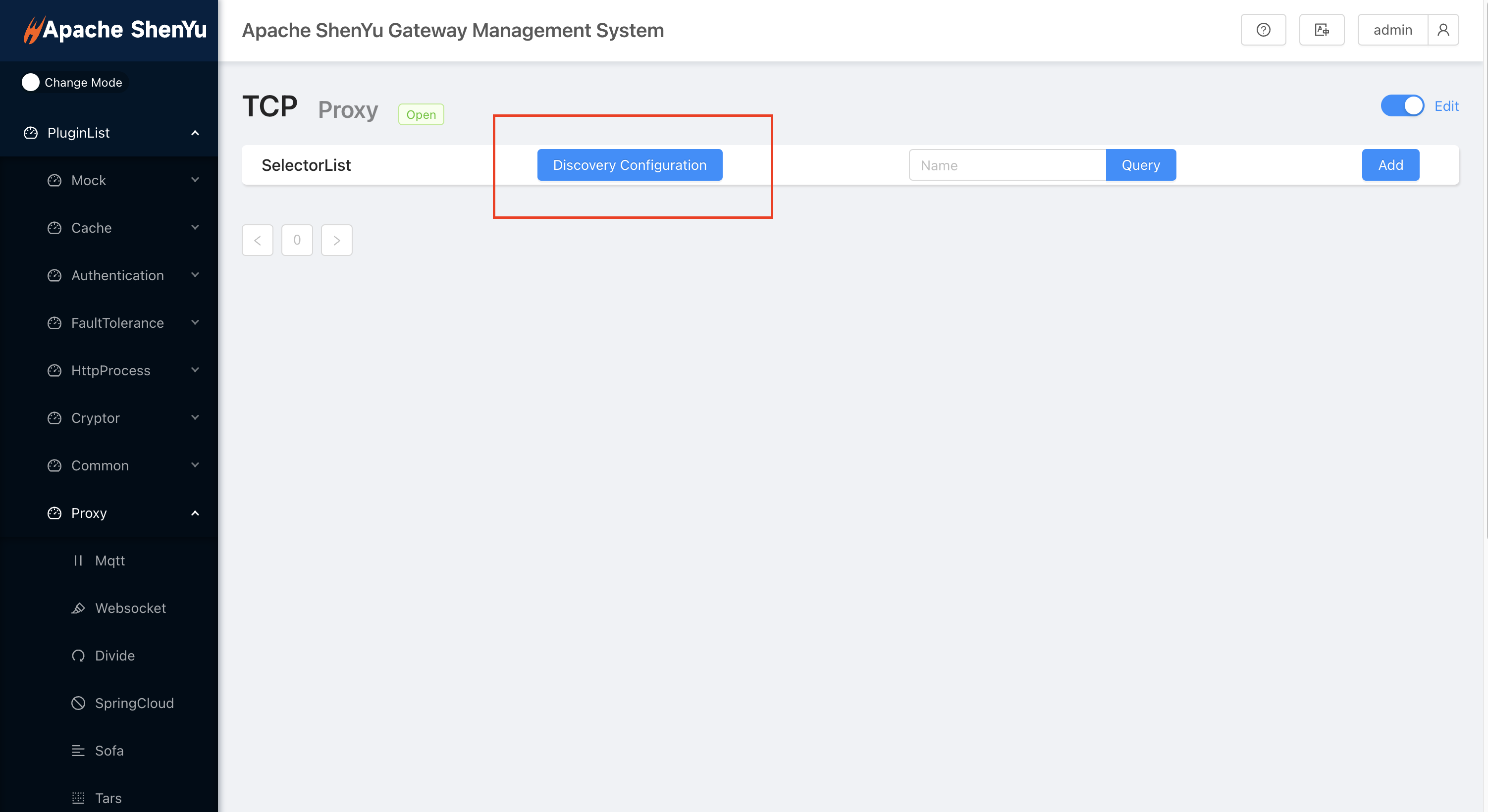

  • 在支持 Discovery 模块的插件中（当前只有 TCP 插件支持在admin控制台页面，进行插件级别 discovery 配置，其他插件可以通过 shenyu-client 进行插件级别 discovery 配置，见下文中的“配合Shenyu-client使用”）， 点击 服务发现配置， 在弹出的表单中，选择需要的监听模式， 并填写服务发现名称、注册服务器URL、注册中心配置参数等：



2.1.2 在选择器中使用#

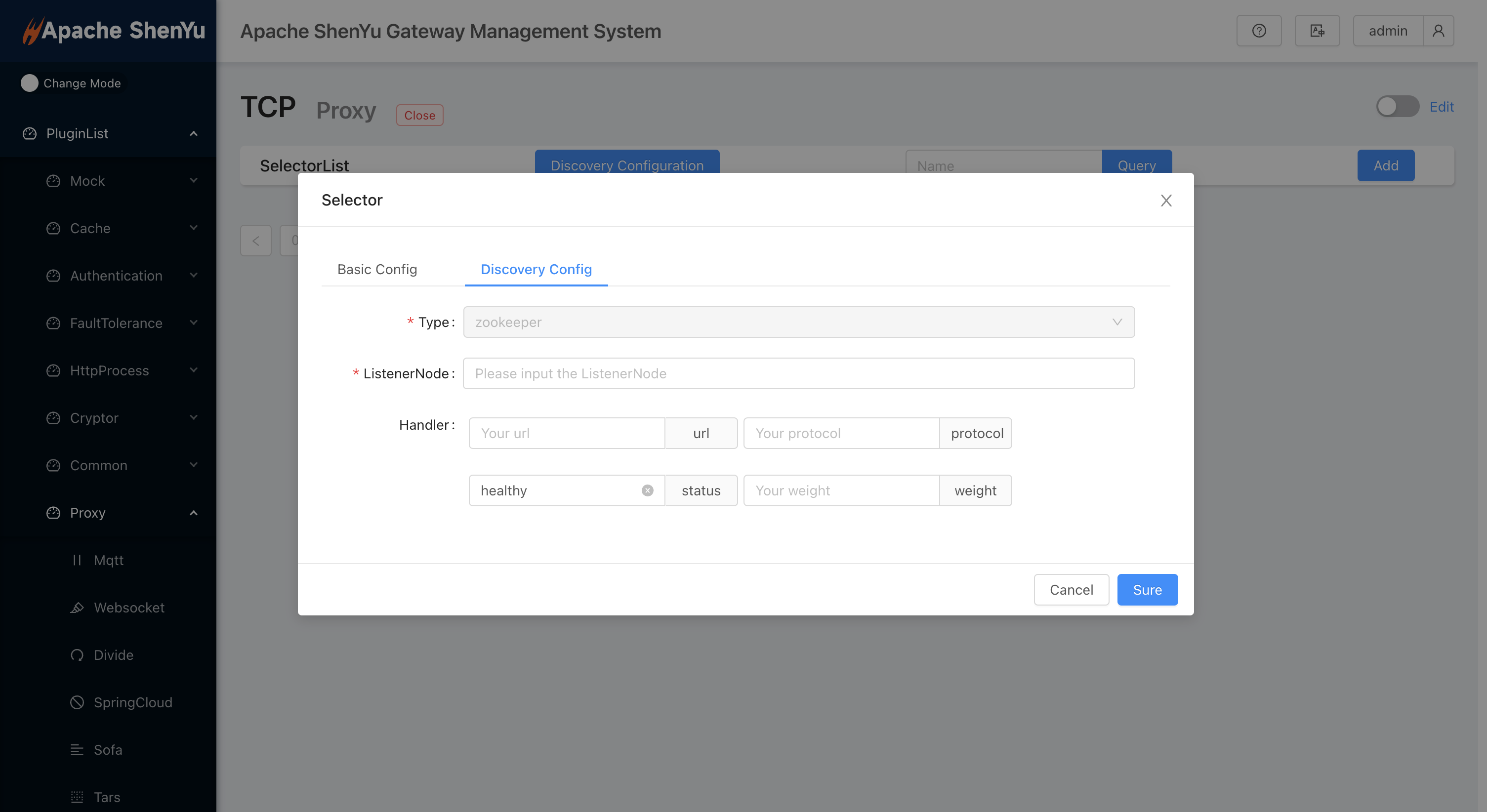

  • 点击 添加选择器，在新增选择器页面中，我们发现 类型 强制选择刚才配置的插件级监听模式，表示所添加的选择器也将采用相同的配置。 此时，仅需输入需要监听的 监听节点 ：


  • 这里的 转换处理 是指，ShenYu 规定的 upstream 注册数据是以下 JSON 格式传输，包括：

    • url: upstream 的 url
    • protocol: upstream 的通信协议
    • status: upstream 节点的状态 (0: healthy, 1: unhealthy)
    • weight: 权重，计算负载均衡时使用
{    "url": "127.0.0.1::6379",     "protocol": "tcp",    "status": 0,    "weight": 10}
  • 如果您的服务别名与ShenYu定义的JSON格式不匹配，您可以在 转换处理 中进行别名映射。 例如，如上图所示，如果您需要将"status"改为"healthy"，而保留其他键不变， 进行如下操作：起一个新的别名，将"status"映射为"healthy"， 同时保留原有JSON键的形式。
  • 进行选择器剩余的属性的配置，详情见具体插件对应的文档。

2.2 选择器级别配置#

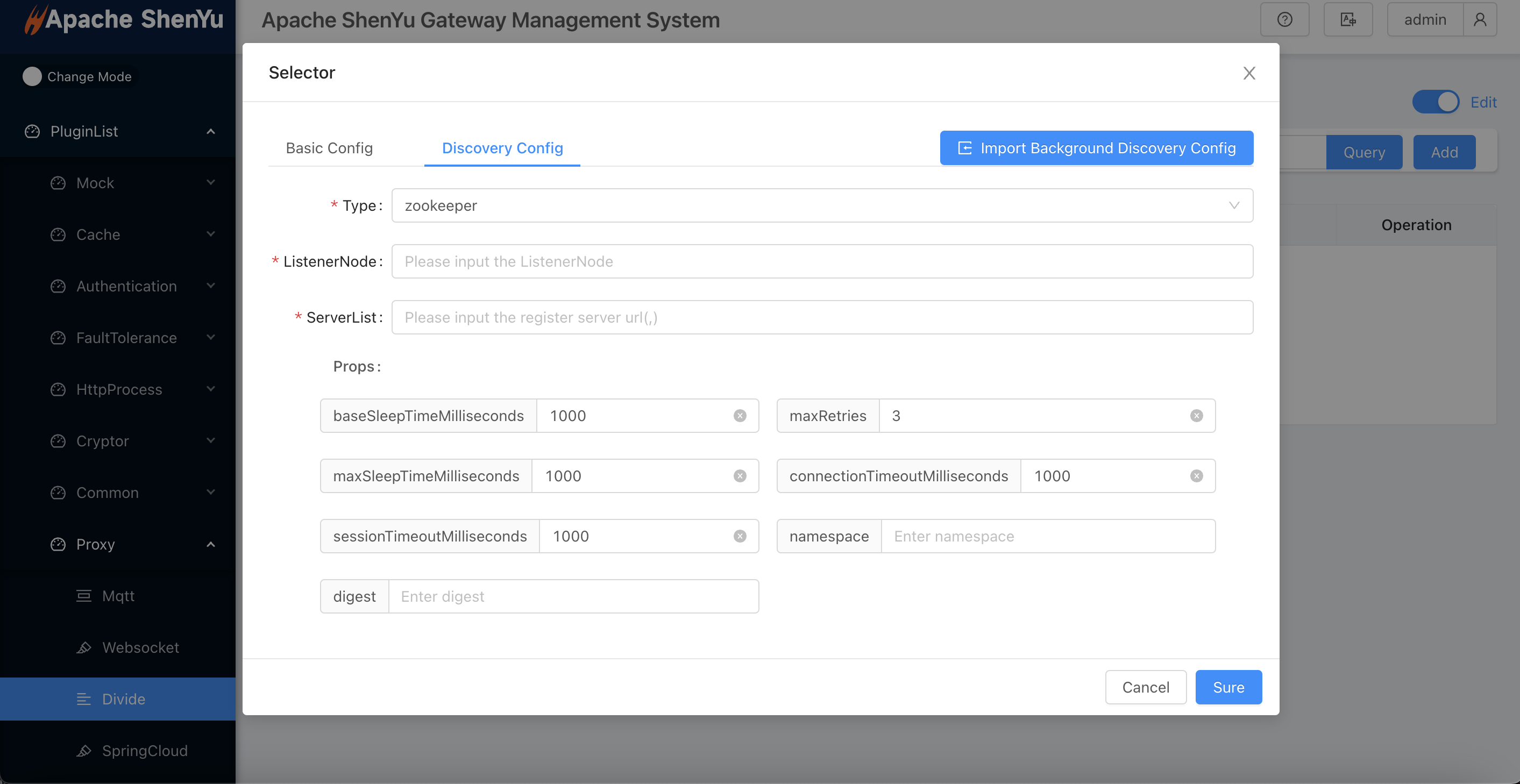

  • 在支持 Discovery 模块的插件中，点击 添加选择器，在 服务发现 标签页中， 配置类型、监听节点、服务器URL列表、注册中心参数等字段内容，配置内容仅对当前选择器有效，每次新增选择器需要重新配置。

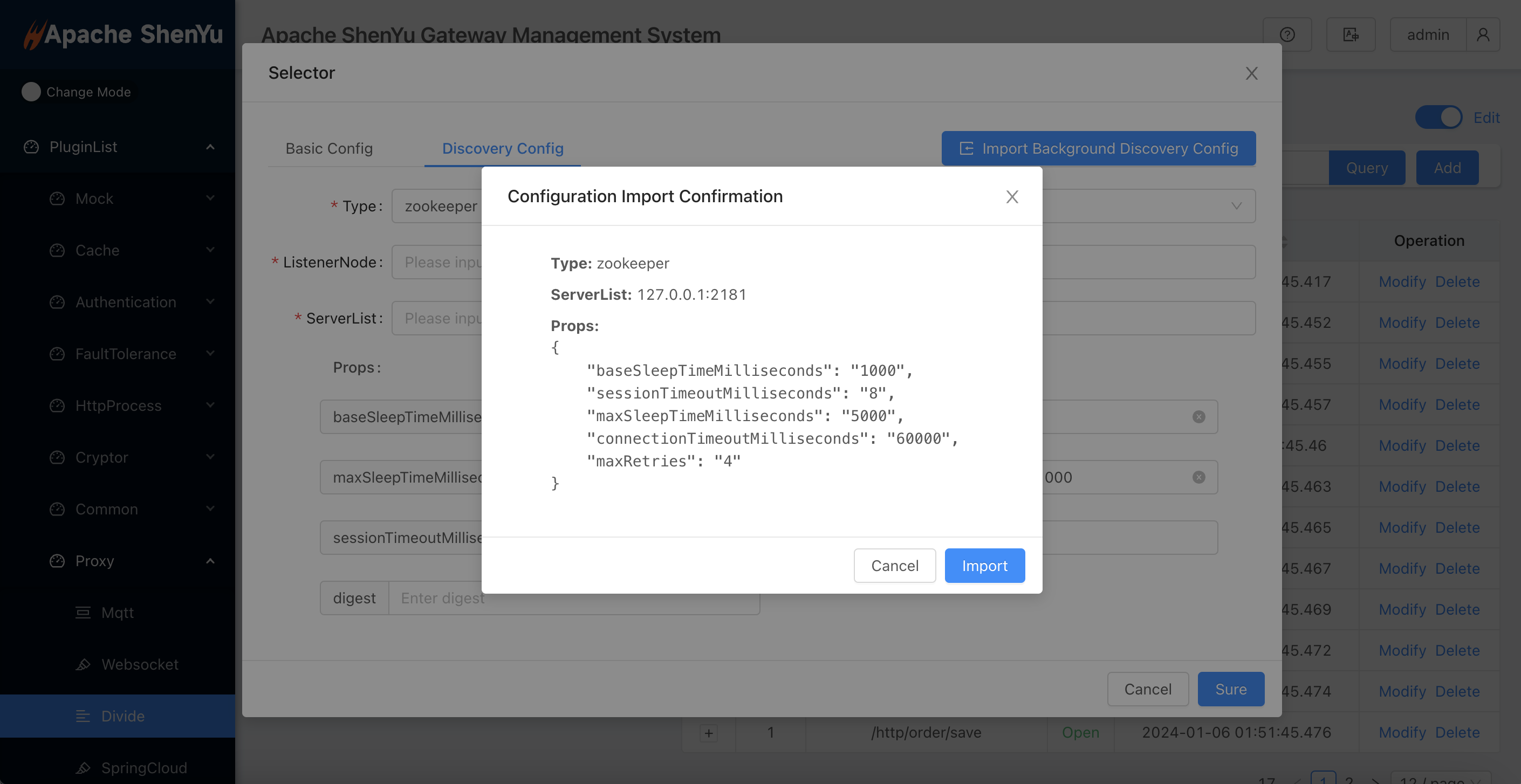

  • 对于Divide、gRPC、Websocket插件，添加选择器页面有 导入后台服务发现配置 功能， 指的是，如果服务接入 ShenYu 网关时配置了 shenyu-discovery 相关的属性（见配合shenyu-client使用），可以选择导入并沿用后台的配置，如下图我们首先点击 导入后台服务发现配置 查看后台配置:

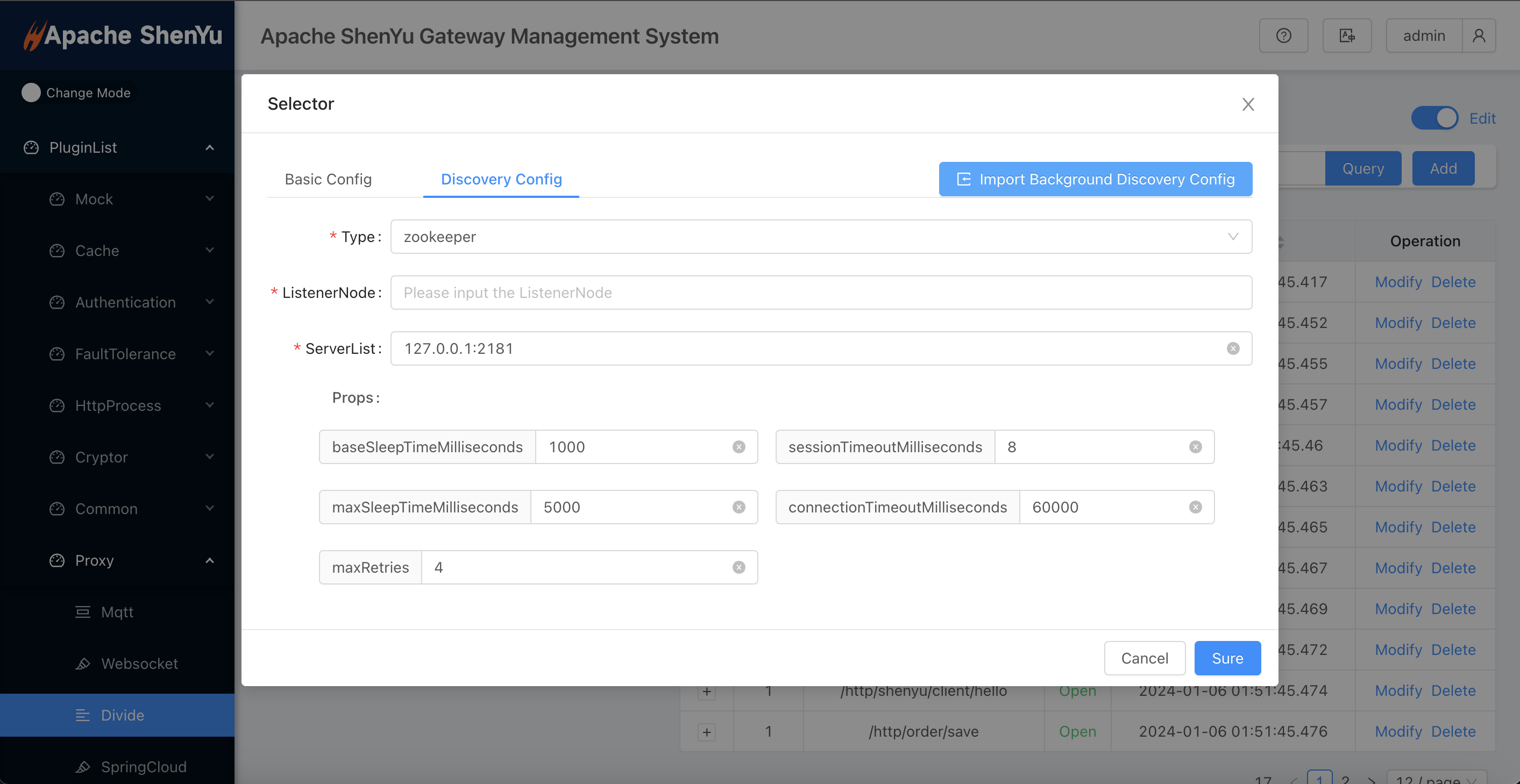

  • 如果确认导入，点击后台配置弹出框中的 导入 按钮后，后台的服务发现属性将会自动填充进表单， 此时仅需要再配置监听节点：


注意：如果确认导入后台配置，后台的服务发现属性将会自动填充进表单，并沿用之前的discovery对象， 此时，在表单中修改服务发现属性将无效，依然保持后台配置。

  • 若选择了 LOCAL 模式，则无需接入注册中心，用户需要手动维护 upstream 列表。

3. 不同模式下的配置#

3.1 local模式#

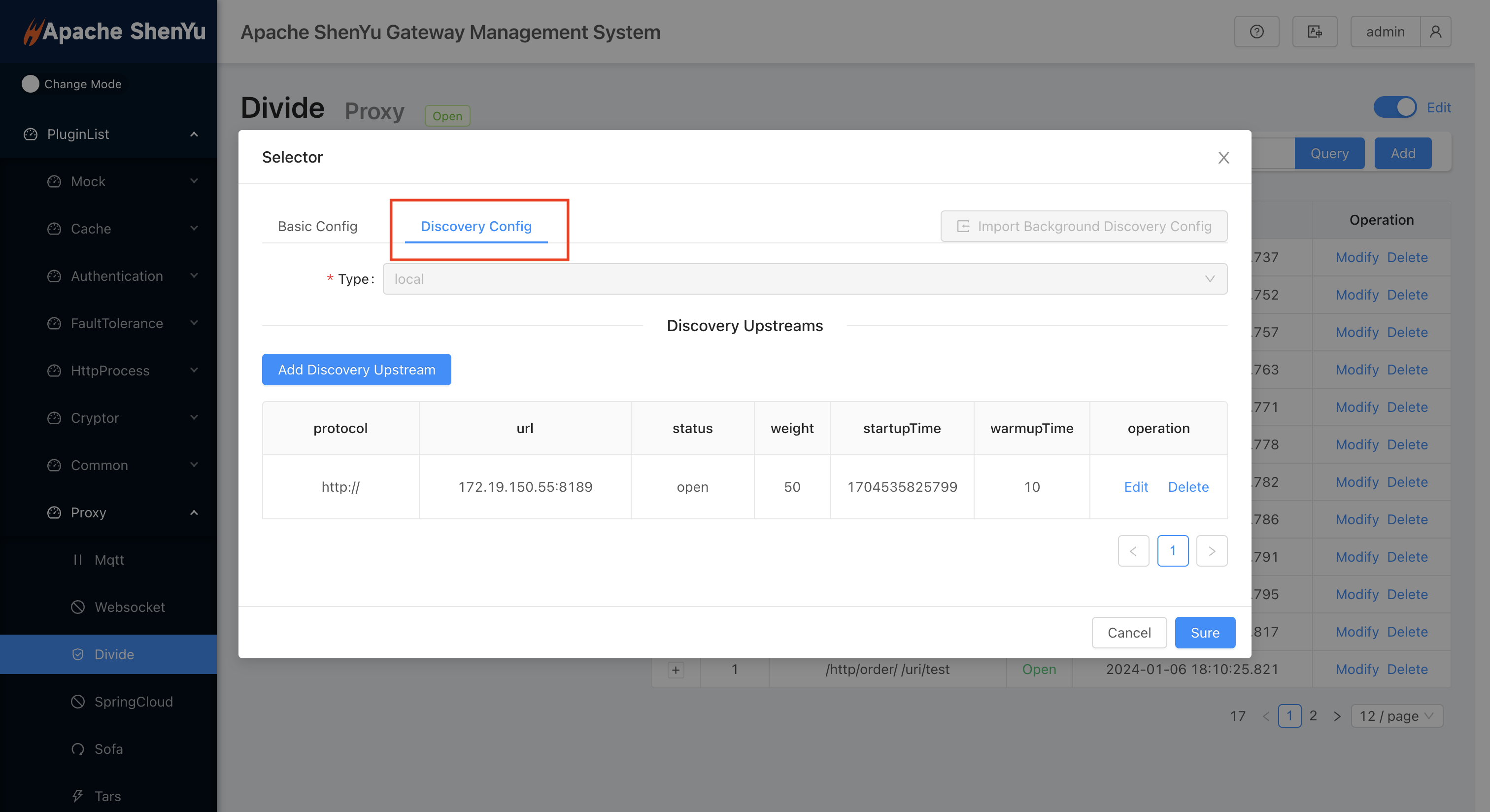

  • local模式只支持选择器级别的配置。无需接入注册中心，用户需要手动维护 upstream 列表。这里的列表是一个可编辑表格， 点击表格每行的 编辑 按钮，可以对 upstream 的每个参数进行修改：


3.2 ZooKeeper/Nacos/Eureka/Etcd模式#

  • ZooKeeper/Nacos/Eureka/Etcd模式下，支持插件级别和选择器级别的服务发现配置。

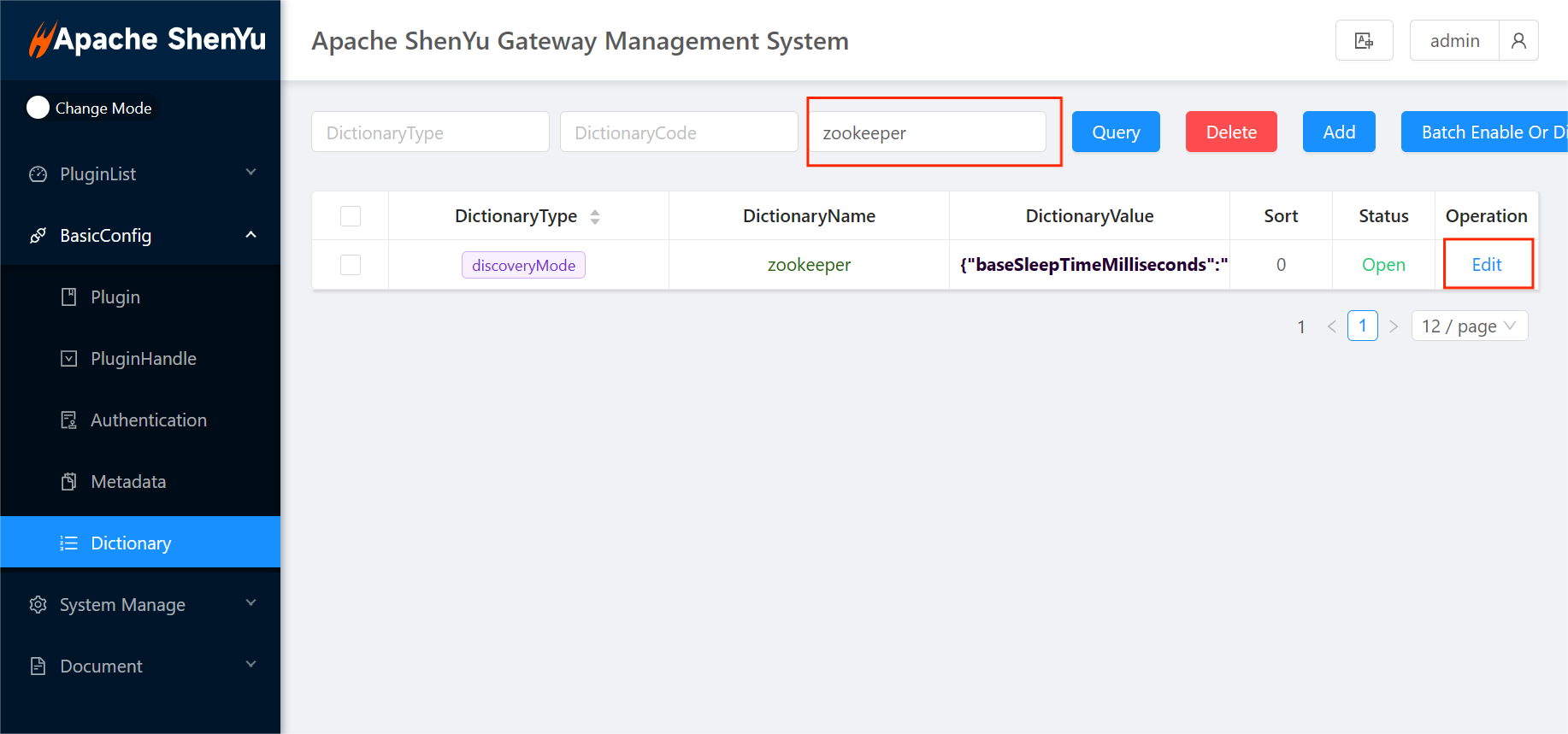

  • 针对每个模式下的注册中心属性，以zookeeper为例，用户可以在shenyu-admin --> 基础配置 --> 字典管理 中，搜索字典名称为“zookeeper”，对默认属性对应的字典值进行修改编辑 （注意：不可修改字典类型和字典名称）。
  • 这些模式下，网关会动态地从注册中心获取服务实例信息，服务实例的新增、下线、修改等，将会实时显示在 upstream 列表中。


4. 配合 Shenyu-client 使用#

4.1 介绍#

  • 与 shenyu-client 配合使用需要依赖对应模式的注册中心中间件：zookeeper，nacos，etcd，eureka，这些模式可以通过Shenyu Admin实现自动感知服务的上线和下线。
  • 另外，如果您使用了 local 模式，则需要手动维护upstream列表。
  • shenyu-client 使用详见 shenyu-client 模块。

4.2 Local 模式示例#

4.2.1 使用shenyu-client#

  • shenyu-client 默认为 Local模式，无需进行特殊的 discovery 配置，便可以自动把当前服务注册上去；
  • 对于自动注册上来的服务，可以手动在页面的upstream列表进行添加、修改和删除：


4.2.2 不使用shenyu-client#

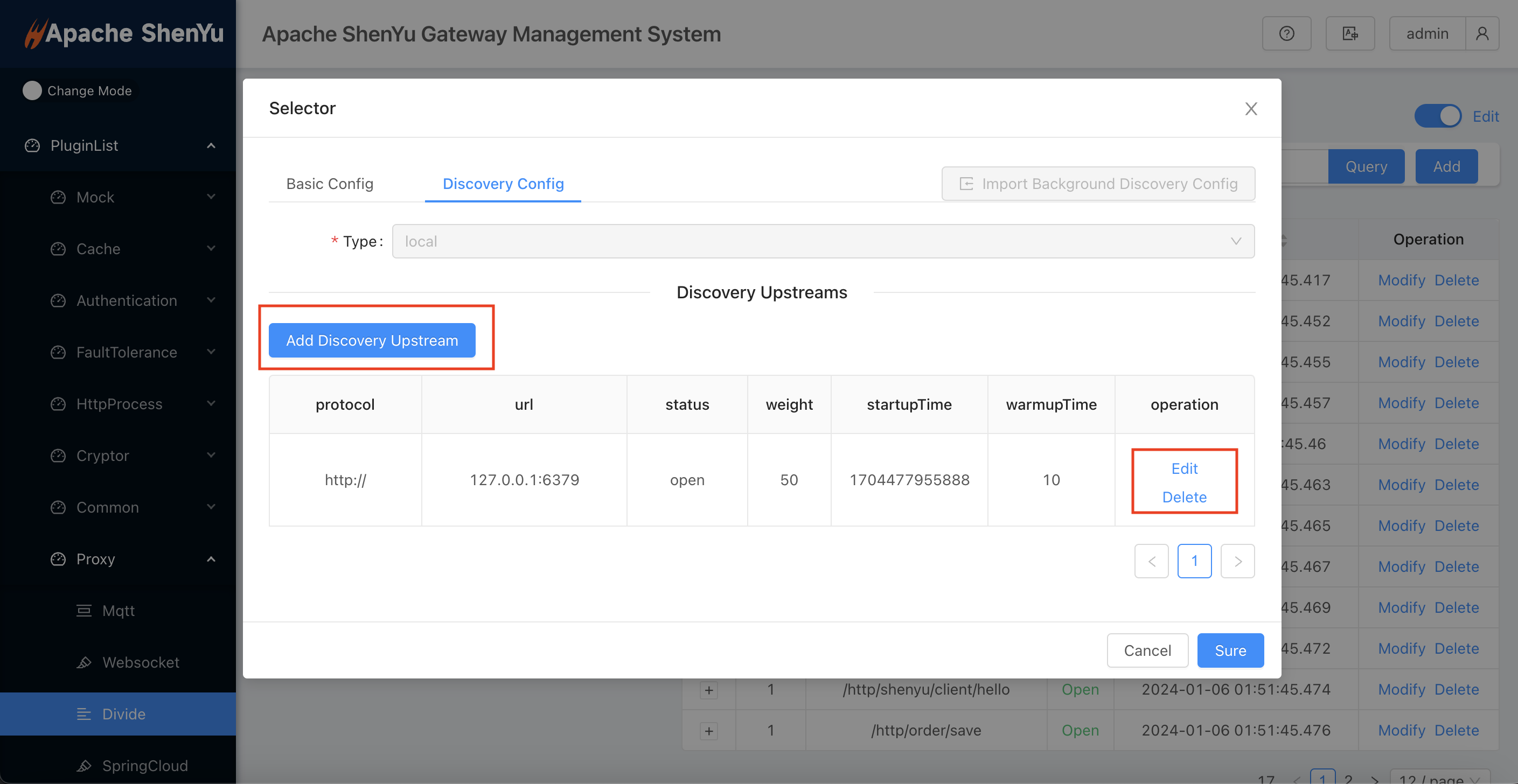

  • 如果不使用shenyu-client，也可以手动在 添加选择器 的 服务发现 标签页上添加、修改、删除服务信息：

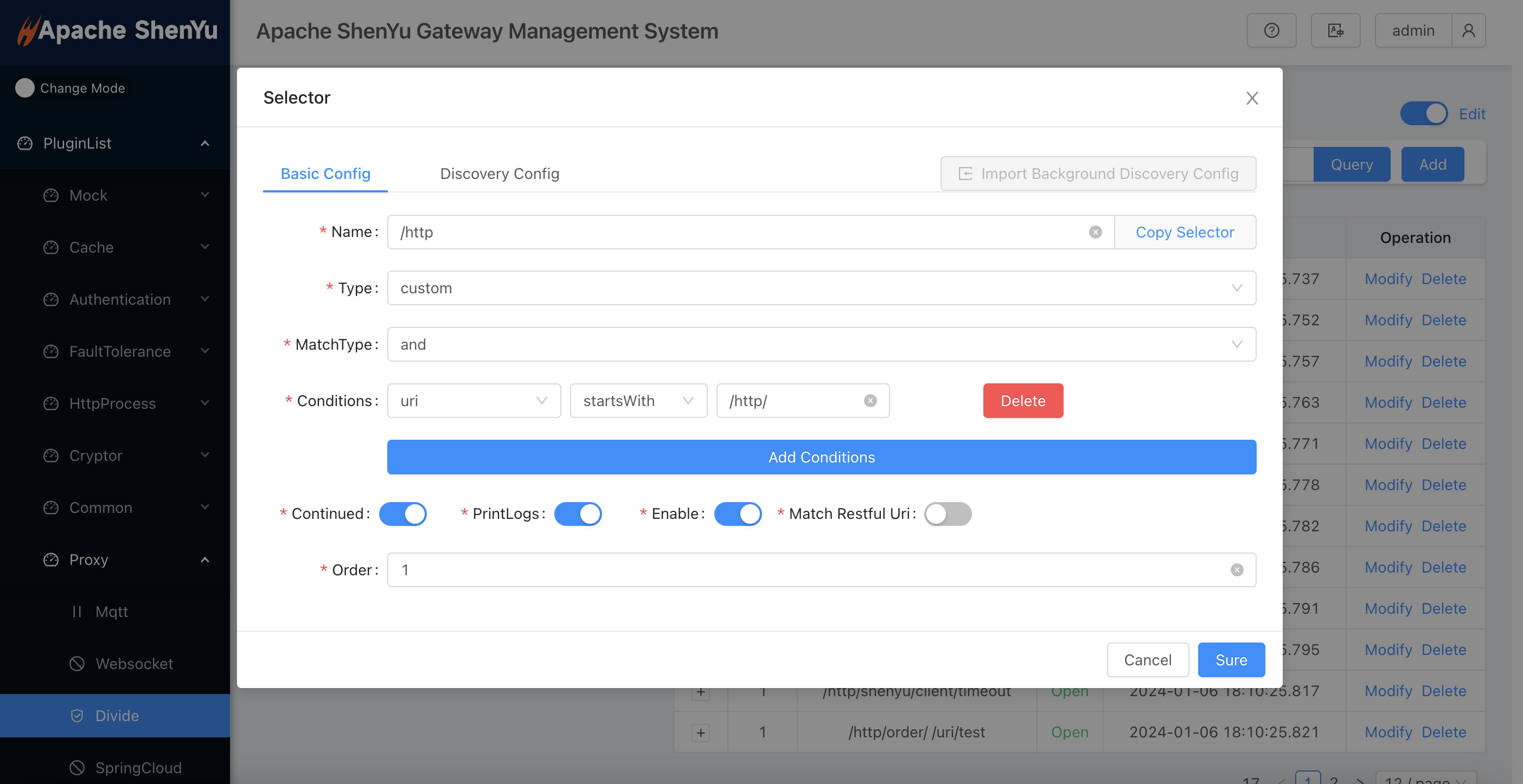

  • 配置选择器其他信息：

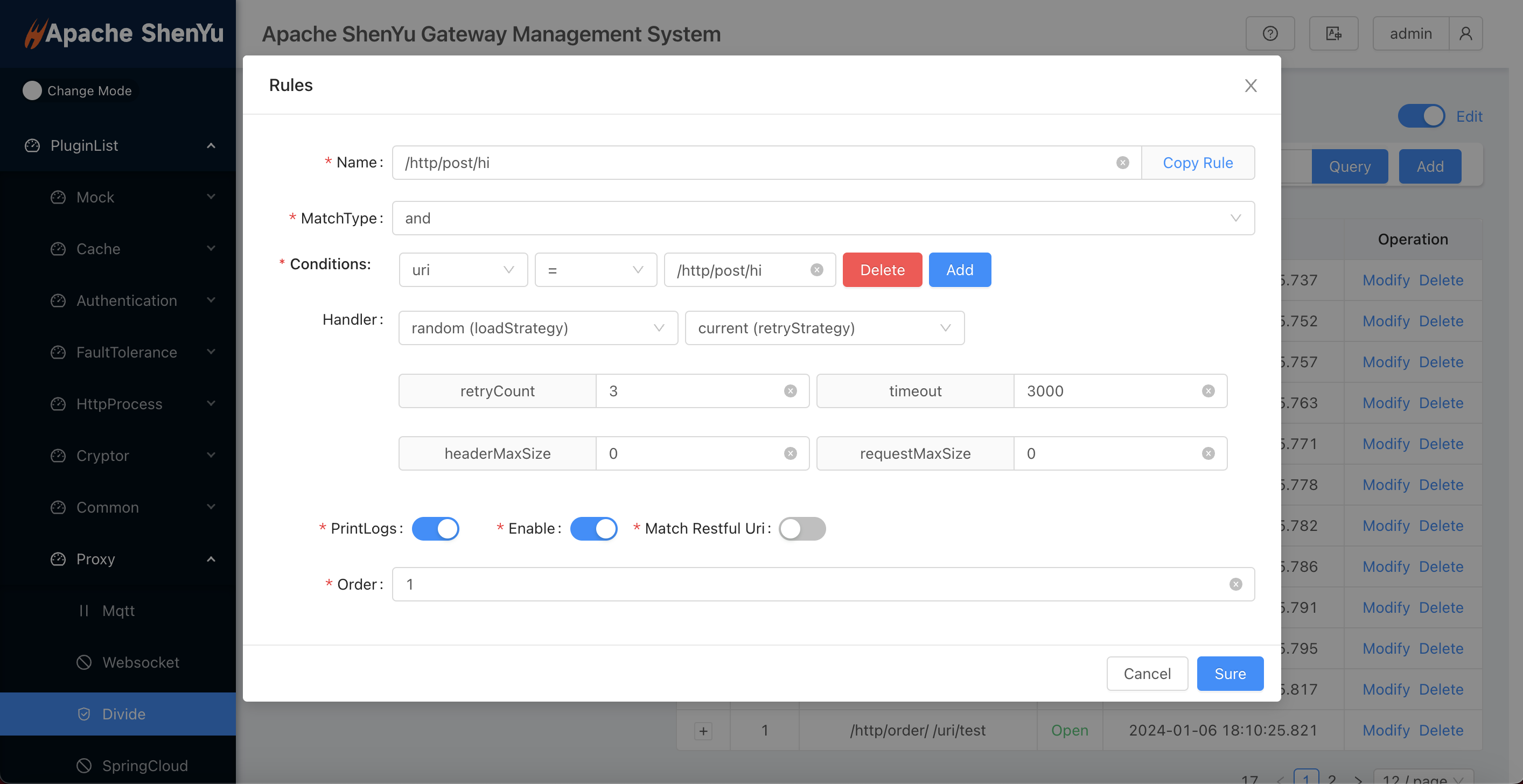

  • 配置规则：


  • 测试连接
curl http://localhost:9195/http/hello
hello! I'm Shenyu-Gateway System. Welcome!%

4.2 Zookeeper模式示例#

（以 Divide 插件为例）

  • 添加依赖
<dependencies>  <dependency>    <groupId>org.apache.shenyu</groupId>    <artifactId>shenyu-discovery-zookeeper</artifactId>    <version>${project.version}</version>  </dependency>
  <dependency>    <groupId>org.apache.shenyu</groupId>    <artifactId>shenyu-spring-boot-starter-client-http</artifactId>  </dependency></dependencies>
  • application.yml 中添加如下配置
shenyu:   discovery:      enable: true      type: zookeeper      serverList: ${your.zookeeper.ip}:{your.zookeeper.port}      registerPath: /shenyu/discovery/demo_http_common      props:         baseSleepTimeMilliseconds: 1000         maxRetries: 4         maxSleepTimeMilliseconds: 5000         connectionTimeoutMilliseconds: 60000         sessionTimeoutMilliseconds: 8
  • 启动服务 shenyu-examples-http

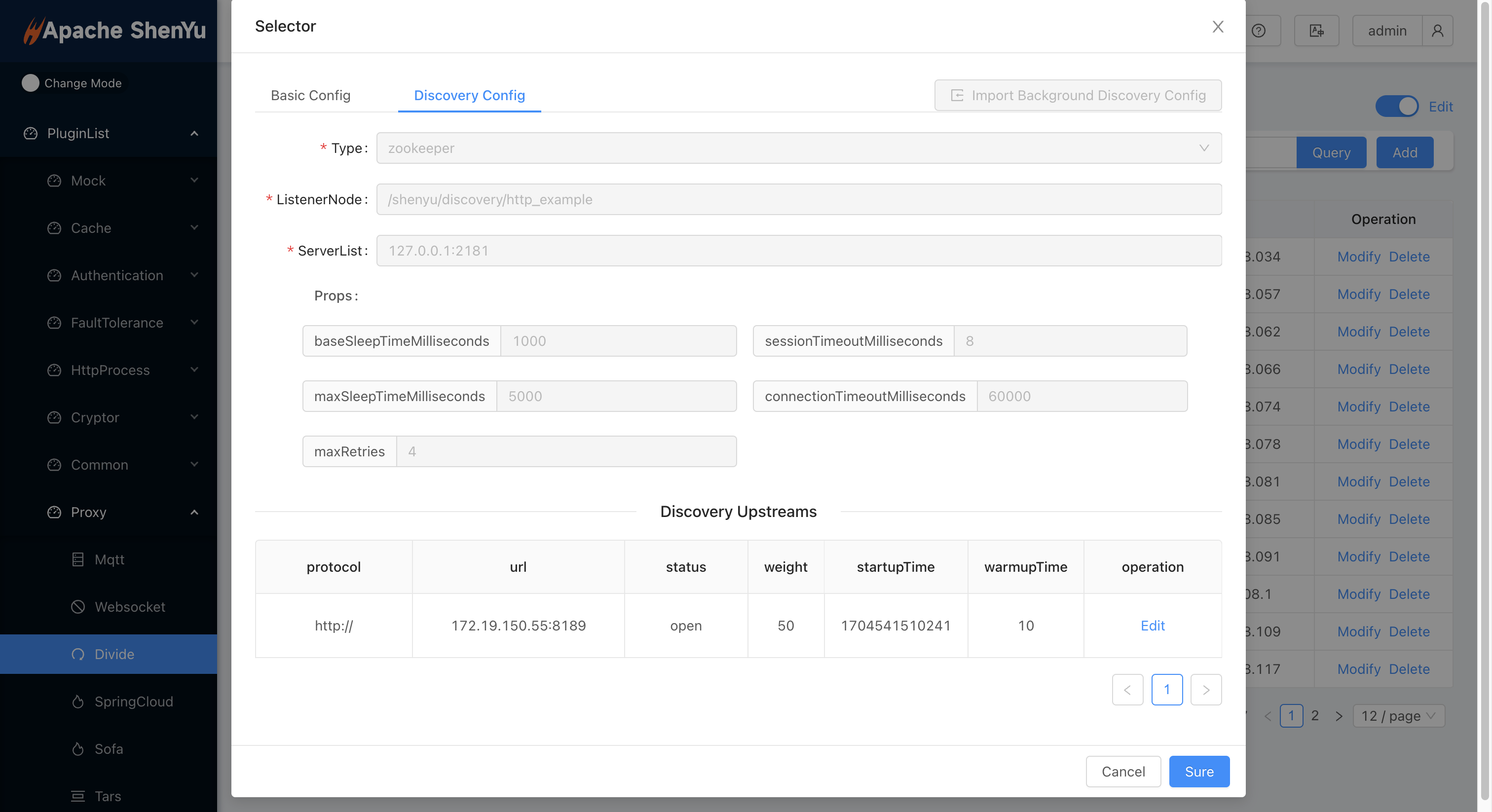

  • 服务注册成功，在选择器页面可以看到自动注册上来的服务实例列表：

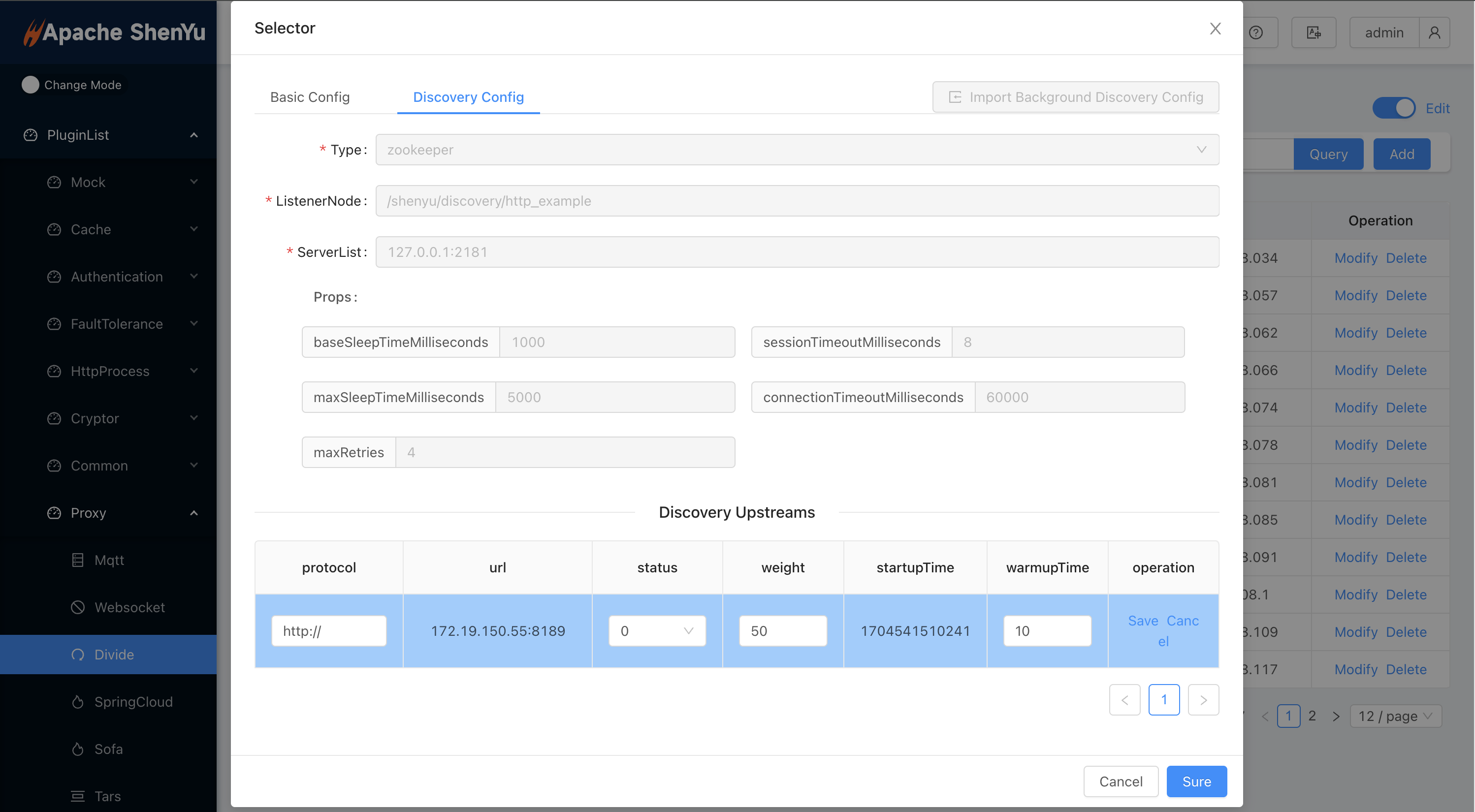

  • 用户可以点击服务实例列表中的 编辑，对服务实例信息进行编辑（非Local模式下，URL由注册中心维护，不可手动编辑）：


  • 测试连接
curl http://localhost:9195/http/hello
hello! I'm Shenyu-Gateway System. Welcome!%

4.3 Etcd示例#

  • 添加依赖
<dependencies>  <dependency>    <groupId>org.apache.shenyu</groupId>    <artifactId>shenyu-discovery-etcd</artifactId>    <version>${project.version}</version>  </dependency>
  <dependency>    <groupId>org.apache.shenyu</groupId>    <artifactId>shenyu-spring-boot-starter-client-http</artifactId>  </dependency></dependencies>
  • application.yml 中添加如下配置
shenyu:   discovery:      enable: true      protocol: http://      type: etcd      serverList: http://${your.etcd.host}:${your.etcd.port}      registerPath: /shenyu/test/http_common      props:         etcdTimeout: 3000         etcdTTL: 5

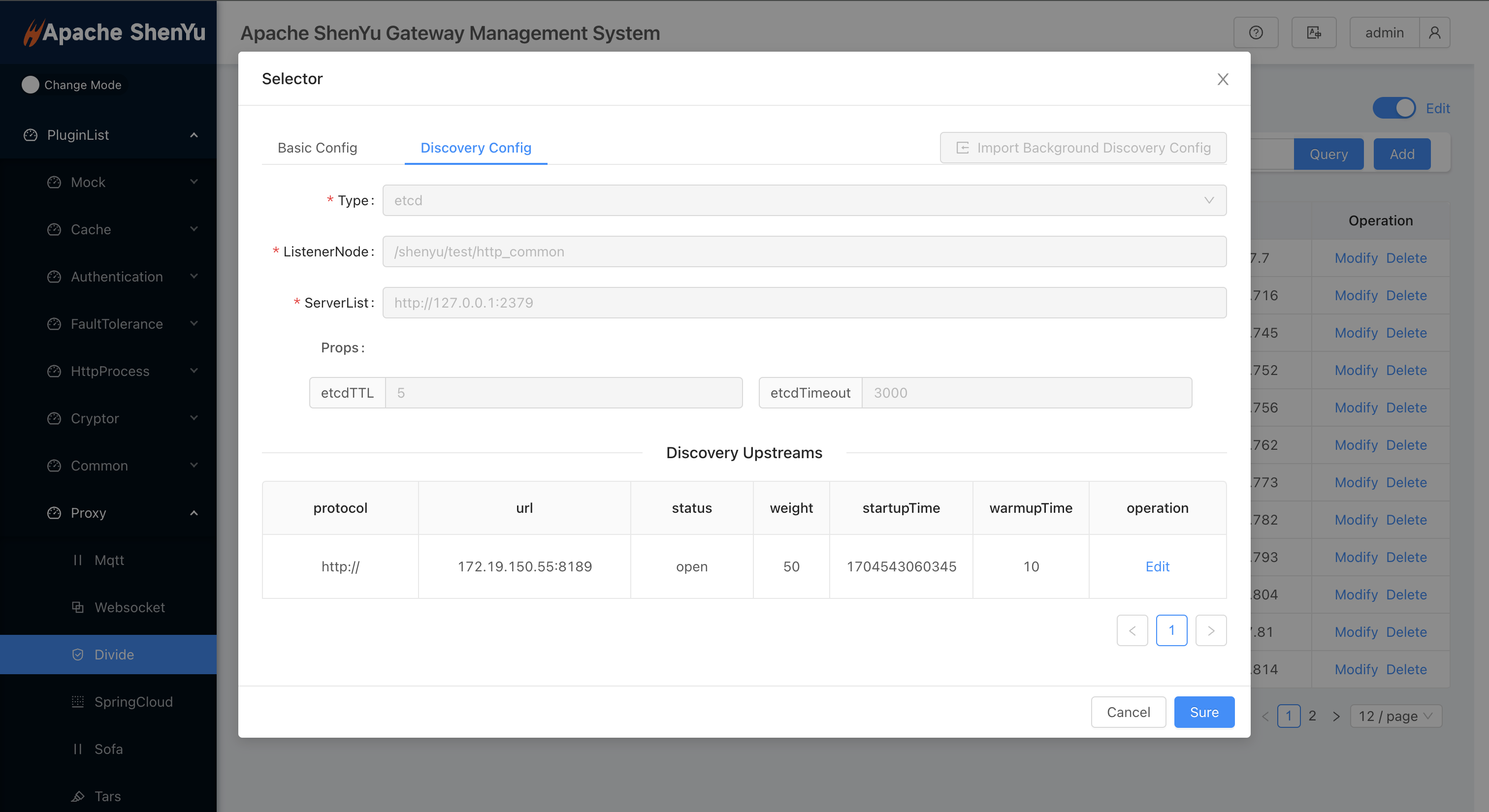

  • 启动服务 shenyu-examples-http，同样地，在选择器页面可以看到自动注册上来的服务实例列表，并可进行编辑：


  • 测试连接
curl http://localhost:9195/http/hello
hello! I'm Shenyu-Gateway System. Welcome!%

4.4 Eureka示例#

  • 添加依赖
<dependencies>  <dependency>    <groupId>org.apache.shenyu</groupId>    <artifactId>shenyu-discovery-eureka</artifactId>    <version>${project.version}</version>  </dependency>
  <dependency>    <groupId>org.apache.shenyu</groupId>    <artifactId>shenyu-spring-boot-starter-client-http</artifactId>  </dependency></dependencies>
  • application.yml 中添加如下配置（此处的 registerPath 可以理解为需要监听的服务的名称）
shenyu:   discovery:      enable: true      protocol: http://      type: eureka      serverList: http://${your.eureka.host}:${your.eureka.port}/eureka      registerPath: shenyu_discovery_demo_http_common      props:         eurekaClientRefreshInterval: 10         eurekaClientRegistryFetchIntervalSeconds: 10
  • 启动服务 shenyu-examples-http，同样地，在选择器页面可以看到自动注册上来的服务实例列表，并可进行编辑：


  • 测试连接
curl http://localhost:9195/http/hello
hello! I'm Shenyu-Gateway System. Welcome!%

4.5 Nacos示例#

<dependencies>  <dependency>    <groupId>org.apache.shenyu</groupId>    <artifactId>shenyu-discovery-eureka</artifactId>    <version>${project.version}</version>  </dependency>
  <dependency>    <groupId>org.apache.shenyu</groupId>    <artifactId>shenyu-spring-boot-starter-client-http</artifactId>  </dependency></dependencies>
  • application.yml 中添加如下配置（此处的 registerPath 同样可以理解为需要监听的服务的名称）
shenyu:   discovery:      enable: true      protocol: http://      type: nacos      serverList: ${your.nacos.host}:${your.nacos.port}      registerPath: shenyu_discovery_demo_http_common      props:         groupName: SHENYU_GROUP

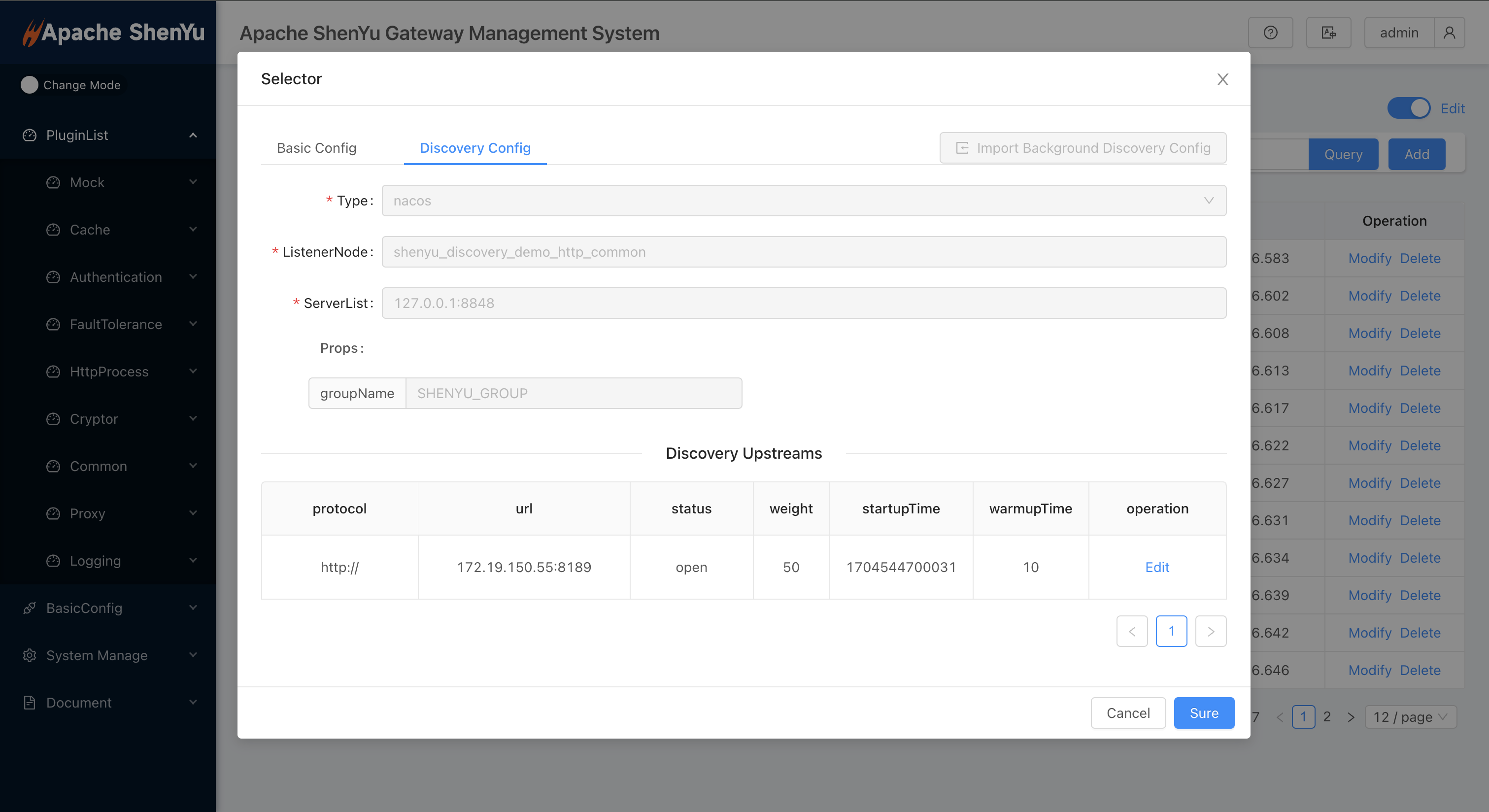

  • 启动服务 shenyu-examples-http，同样地，在选择器页面可以看到自动注册上来的服务实例列表，并可进行编辑：


  • 测试连接
curl http://localhost:9195/http/hello
hello! I'm Shenyu-Gateway System. Welcome!%

注意：通过shenyu-client配置服务发现，本质上是配置插件级别的服务发现，同一种服务发现模式下， 实际上只有一个discovery对象（即：只能够配置同一套类型-服务器URL-服务发现参数），监听节点可以有多个。

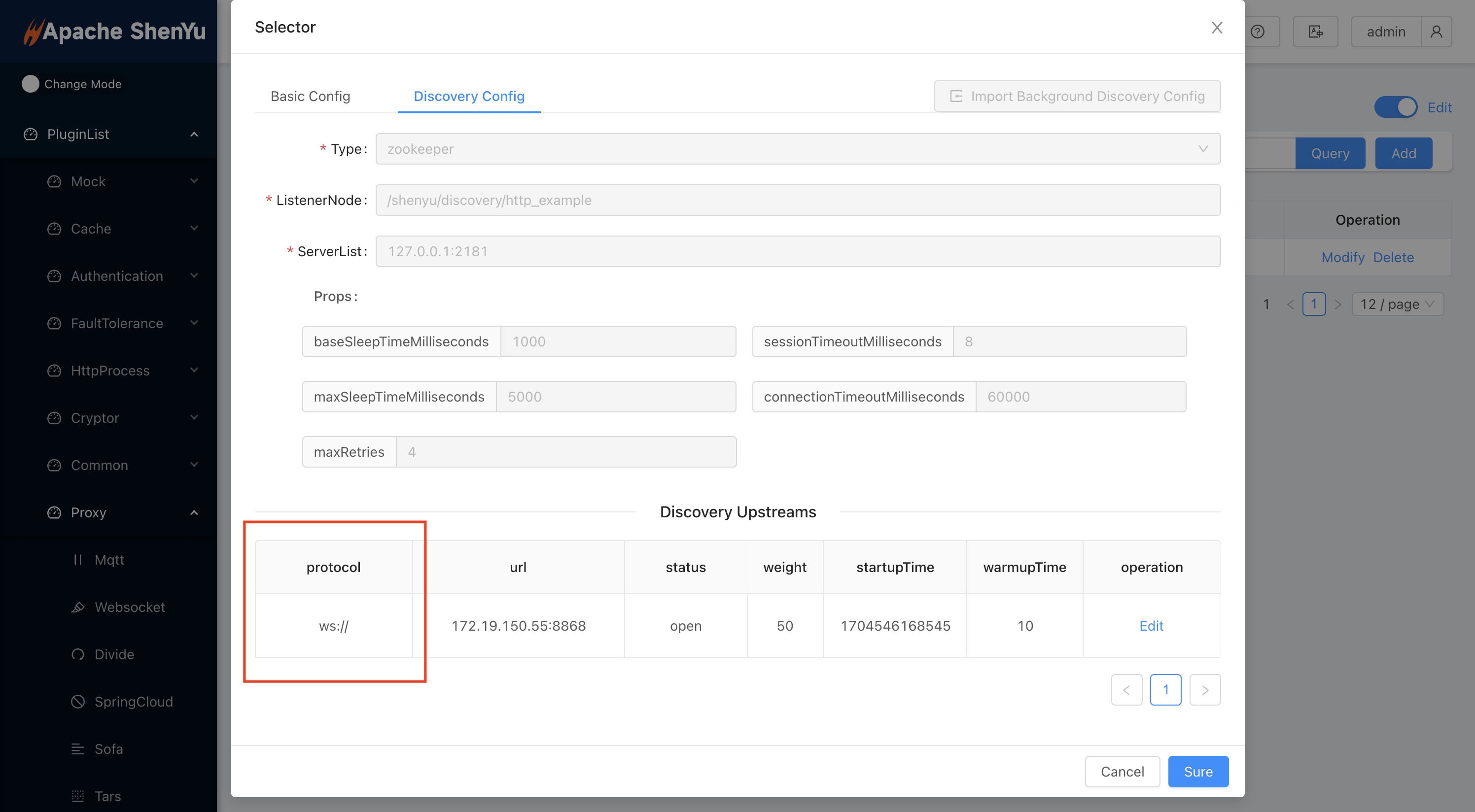

注意：Divide插件和Grpc插件中，可以通过在application.yml文件中配置protocol来修改协议，Websocket 插件的协议默认均为ws

5. 注意事项#

  • local 模式下，可以在服务列表页面上手动对 upstream 的所有参数进行修改；
  • 非local模式下，可以对除URL、开始时间以外的参数进行手动修改；
  • 手动修改服务实例的状态（status：open/close），权重（weight），仅对当前插件生效；
  • 对于同一插件，后台通过shenyu-client配置discovery相关参数后，本质上是配置插件级别的服务发现， 控制台页面上可以手动添加选择器以配置选择器级别的服务发现，但实际上只有一个discovery对象（即：只能够配置同一套类型-服务器URL-服务发现参数），监听节点可以有多个。
